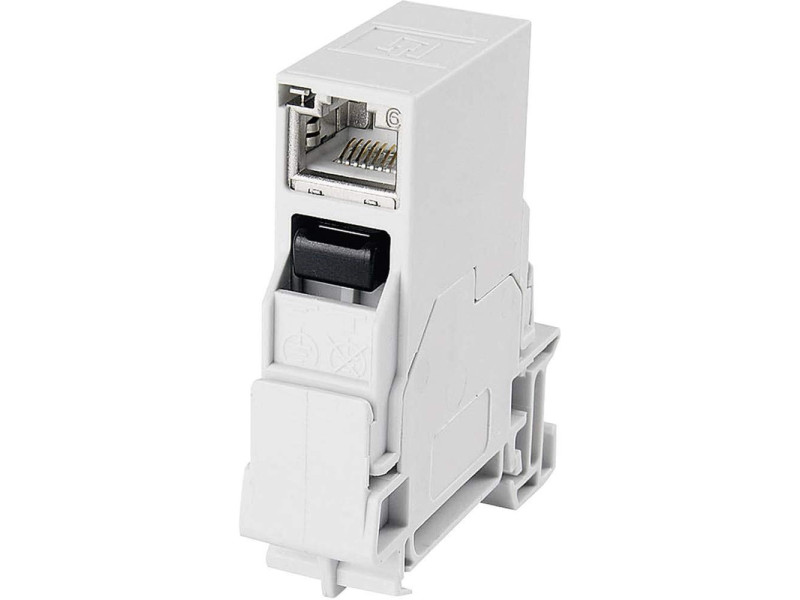

Telegärtner Connecteur pour rail STX, + femelle RJ45

Le connecteur pour rail STX Telegärtner avec femelle RJ45 est conçu pour le câblage structuré en armoire électrique. Il se monte sur un rail TH35 selon la norme DIN 60715 grâce à une technique de clip, ce qui facilite son intégration dans les installations internes. Ce modèle modulaire juxtaposable convient pour créer une liaison entre les installations d’entrée et les conduits de raccordement dans un environnement technique où l’organisation du câblage doit rester claire et accessible.

Ce connecteur rail DIN intègre une femelle RJ45 Cat.6 et s’inscrit dans une solution pensée pour les installations réseau professionnelles. Il se distingue par sa conception compacte de 18 x 60 x 34 mm, son coloris gris et son format de 1 TE, utile pour optimiser l’espace disponible dans l’armoire. Conforme RoHS, sans silicone et sans halogène, il est également classé UL 94 V0 et bénéficie d’un indice de protection IP20. Sa plage de température ambiante de -40 à +70 °C permet un usage dans des conditions variées, selon les contraintes de l’installation.

Utilisation et conseils

Ce connecteur STX est adapté aux installations réseau en environnement technique, notamment pour structurer les raccordements dans une armoire électrique. Le montage sur rail TH35 permet une installation ordonnée et un bon maintien des éléments, ce qui aide à garder un espace de travail propre et fonctionnel lors de l’aménagement du coffret.

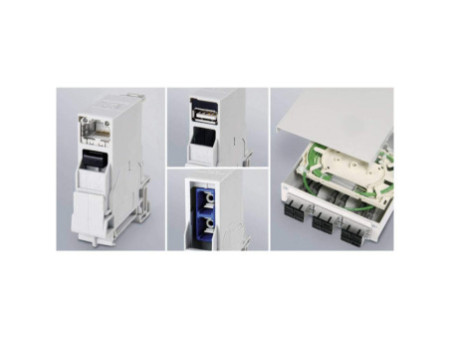

Ce produit fait partie de la gamme de relieurs de rails de montage STX, destinée aux liaisons cuivreuses et fibres optiques. La description disponible mentionne ici la version avec module B RJ45 et alignement des pins selon T568B. Avant installation, il est recommandé de vérifier l’adéquation du connecteur avec l’architecture réseau et le type de raccordement prévu dans votre équipement.

• Marque : TELEGÄRTNER
• Référence : 11200838
• MPN : 100007437
• Connectique : femelle RJ45 Cat.6
• Montage : rail TH35 selon DIN 60715
• Indice de protection : IP20
• Classe anti-inflammatoire : UL 94 V0
• Conformité : RoHS
• Spécificités : sans silicone, sans halogène
• Température ambiante : de -40 à +70 °C
• Dimensions : 18 x 60 x 34 mm
• Couleur : gris

Questions fréquentes

À quoi sert ce connecteur pour rail STX ?

Il sert à intégrer une liaison réseau RJ45 dans une armoire électrique, sur rail de montage TH35, afin d’organiser le câblage de façon structurée.

Ce modèle est-il prévu pour un usage en environnement professionnel ?

Oui, il est destiné au câblage structuré en armoire électrique et présente des caractéristiques adaptées aux installations techniques, comme le montage sur rail DIN, la conformité RoHS et une plage de température étendue.

Quelles sont les dimensions de ce connecteur ?

Ses dimensions sont de 18 mm de largeur, 60 mm de profondeur et 34 mm de hauteur.
