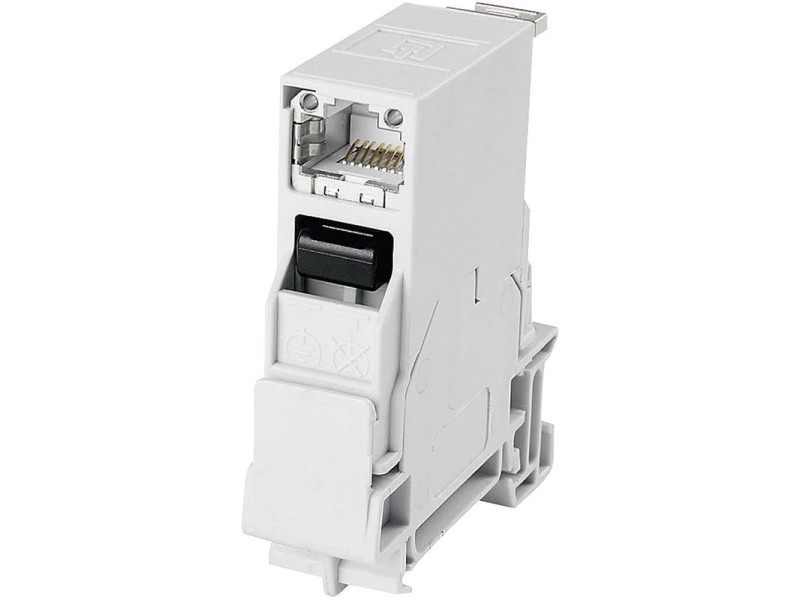

Telegärtner Connecteur pour rail STX, + module B RJ45

Le connecteur pour rail STX TELEGÄRTNER avec module B RJ45 est conçu pour le câblage structuré dans les armoires électriques. Il se monte sur un rail TH35 selon la norme DIN 60715 grâce à une technique de clip, ce qui facilite son intégration dans une installation existante. Ce modèle juxtaposable convient aux environnements où l’organisation du réseau interne doit rester claire, compacte et adaptée à un usage professionnel. Il est livré avec un module B RJ45 Cat.6A, avec alignement des pins selon T568B.

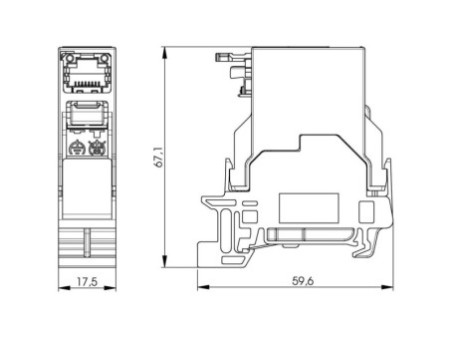

Ce connecteur pour rail de montage permet de créer une liaison entre les installations d’entrée et les conduits de raccordement internes. Son format compact de 18 x 60 x 34 mm et son épaisseur 1 TE favorisent une implantation rationnelle dans l’armoire. Il bénéficie d’une protection IP20 et d’une classe d’inflammabilité UL 94 V0. Conforme RoHS, sans silicone et sans halogène, il est adapté aux installations nécessitant des composants passifs pensés pour un usage durable. Sa plage de température ambiante de -40 à +70 °C élargit ses possibilités d’utilisation selon les contraintes du site.

• Marque : TELEGÄRTNER
• Référence : 11200836
• MPN : 100007436
• EAN : 4018359341176
• Type : connecteur pour rail STX avec module B RJ45
• Catégorie : RJ45 Cat.6A
• Montage : rail TH35 selon DIN 60715, technique Clip
• Indice de protection : IP20
• Classe anti-inflammatoire : UL 94 V0
• Conformité : RoHS
• Matières / composition : sans silicone, sans halogène
• Température ambiante : de -40 à +70 °C
• Couleur : gris
• Dimensions : 18 x 60 x 34 mm

Utilisation et conseils

Ce connecteur est destiné aux installations réseau en armoire électrique, lorsque l’on recherche une solution modulaire et ordonnée sur rail de montage. Son usage est particulièrement pertinent pour structurer les liaisons internes de manière lisible et accessible. Avant installation, il est recommandé de vérifier la configuration du rail TH35 et l’organisation générale du câblage afin de conserver une implantation propre et cohérente. L’alignement des pins étant indiqué en T568B, il convient de s’assurer que ce schéma correspond au reste de l’infrastructure réseau.

Grâce à son format juxtaposable, ce composant peut contribuer à une meilleure organisation de l’espace dans l’armoire, sans encombrement inutile. Pour préserver la qualité de l’installation, il est préférable de l’utiliser dans le respect des conditions ambiantes indiquées et de la classe de protection IP20.

Questions fréquentes

À quoi sert ce connecteur pour rail STX ?

Il sert à intégrer un point de connexion réseau sur rail de montage dans une armoire électrique, dans le cadre d’un câblage structuré.

Ce modèle est-il prévu pour un montage sur rail standard ?

Oui, le montage s’effectue sur rail TH35 conformément à la norme DIN 60715, avec système de clip.

Quelles sont les principales contraintes d’environnement à prendre en compte ?

Ce connecteur présente une protection IP20 et une plage de température ambiante de -40 à +70 °C. Il doit être utilisé en tenant compte de ces caractéristiques.
