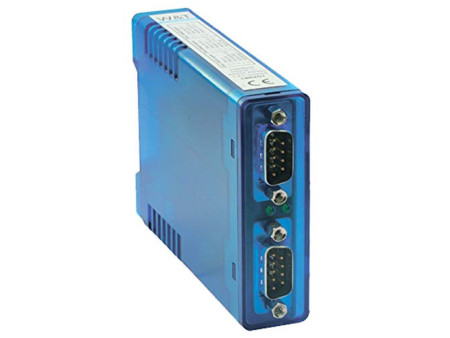

W&T Isolateur optique RS422/RS485 - 1 KV, 0 - 250.000 Baud

L’isolateur optique W&T RS422/RS485 - 1 KV est conçu pour sécuriser une connexion série dans un environnement informatique, industriel ou de bureau où l’isolation galvanique des interfaces est nécessaire. Il s’utilise sur des installations RS422 et des systèmes de bus RS485, en 2 ou 4 fils avec commande automatique. Grâce à son débit de 0 à 250.000 Baud et à ses connecteurs Sub-D 9 broches mâles en entrée et en sortie, il s’intègre dans une chaîne de connectique série existante sans modifier le format des données échangées.

Ce modèle aide à séparer électriquement les équipements connectés tout en conservant les signaux série pris en charge : RxD, TxD, CTS et DTR. Son isolation minimale de 1 KV en fait un accessoire utile pour les installations où la stabilité de la liaison et la protection de l’équipement sont importantes. Il prend en charge les modes RS422 et RS485, avec un réseau de terminaison activable pour la fonction RS485. Son format compact, sa couleur bleue et son boîtier prévu pour rail support conforme DIN EN 50022-35 facilitent son intégration dans un équipement technique déjà en place.

• Type d’interface : isolateur optique RS422 / RS485
• Isolation : minimum 1 KV
• Débit : 0 à 250.000 Baud
• Modes d’exploitation : RS422 et/ou RS485 2/4 fils avec commande automatique
• Signaux pris en charge : RxD, TxD, CTS, DTR
• Connectique : Sub-D 9 broches mâles
• Alimentation : 12 à 24 V en tension nominale/alternative
• Dimensions : 22 x 105 x 75 mm
• Contenu de la livraison : isolateur RS422/RS485

Utilisation et conseils

Avant l’installation, vérifiez le type de liaison série utilisé par votre équipement afin de confirmer un usage en RS422 ou RS485. Cet isolant optique convient aux montages nécessitant une séparation galvanique entre deux périphériques ou segments de bus. Pour une installation propre, il est recommandé de contrôler le besoin en terminaison sur votre réseau RS485 et d’activer le réseau de terminaison uniquement si votre architecture l’exige.

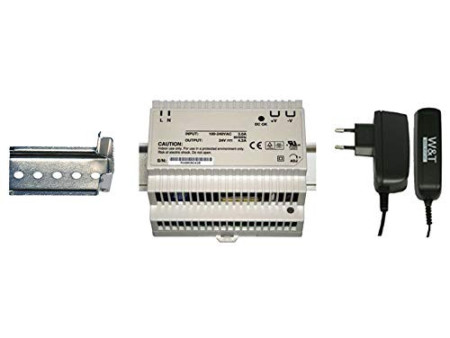

L’appareil fonctionne avec une alimentation 12 à 24 V, mais le bloc secteur n’est pas inclus dans la livraison. Des accessoires de montage et d’alimentation sont indiqués comme disponibles en option, notamment pour rail DIN ou fixation murale. Il est donc utile de vérifier votre environnement d’installation avant commande, en particulier si vous prévoyez un montage sur rail support ou un raccordement dans une armoire technique.

Questions fréquentes

Cet isolateur est-il compatible avec une installation RS422 ou RS485 ?

Oui, ce modèle est prévu pour les interfaces RS422 et les systèmes de bus RS485, en configuration 2 ou 4 fils avec commande automatique.

Le produit est-il livré avec son alimentation ?

Non, la livraison comprend l’isolateur RS422/RS485. Les blocs d’alimentation et accessoires de montage mentionnés sont proposés séparément.

Quels connecteurs sont présents sur l’appareil ?

L’entrée et la sortie utilisent des connecteurs Sub-D 9 broches mâles, adaptés aux liaisons série de ce type.
