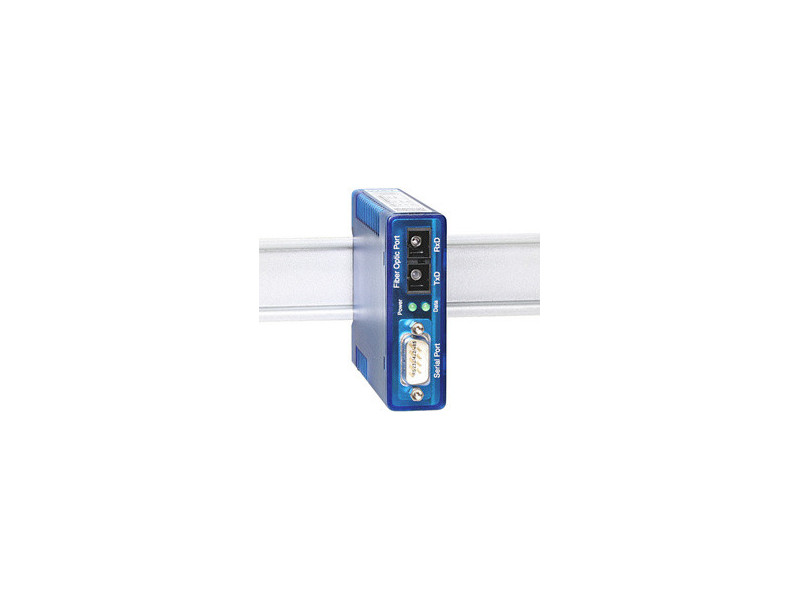

W&T Convertisseur d'interface universel FO RS232/RS422/RS485

Le convertisseur d’interface universel W&T FO RS232/RS422/RS485 est conçu pour relier une interface sérielle à une liaison fibre optique dans un environnement professionnel ou technique. Il permet de convertir une connexion RS232, RS422 ou RS485 vers une interface optique universelle via connecteur SC, pour le transfert de données sérielles sur de longues distances. Son format compact et son boîtier en plastique pour montage sur profilé chapeau facilitent son intégration dans une armoire ou une installation existante.

Ce modèle apporte une solution pratique lorsque l’on recherche une transmission plus résistante aux perturbations et une isolation galvanique entre les appareils reliés. L’interface sérielle est commutable entre RS232, RS422 et RS485, sans réglage des paramètres de transmission selon les informations fournies. Il prend en charge les signaux RxD et TxD, dispose d’un port sériel sur connecteur SUB-D 9 broches, d’un port fibre optique sur connecteur SC, ainsi que de deux voyants LED pour l’alimentation et l’activité des données. L’alimentation externe s’effectue en 12 à 48 V CC via bornier à vis enfichable.

• Interface sérielle commutable : RS232, RS422 ou RS485
• Connexion sérielle : 1 port SUB-D 9 broches
• Connexion fibre optique : 1 port SC
• Signaux pris en charge : RxD, TxD
• Indicateurs : 1 LED Data, 1 LED Power
• Montage : sur profilé chapeau
• Boîtier : plastique, couleur bleue
• Protection : IP20
• Dimensions : 22 x 105 x 75 mm

Utilisation et conseils

Ce convertisseur est adapté aux installations où une liaison série doit être prolongée par fibre optique, notamment dans des environnements de bureau ou industriels. Il peut convenir lorsque la distance de transmission, la réduction des perturbations ou la séparation galvanique sont des critères importants. Le fabricant indique une portée pouvant aller jusqu’à 20 km selon l’installation.

Avant l’intégration, il est utile de vérifier le type d’interface série utilisé sur l’équipement à raccorder, le mode de fonctionnement souhaité en RS232, RS422 ou RS485, ainsi que la présence de l’alimentation externe nécessaire. Le bloc d’alimentation est à commander séparément si besoin. Grâce à son encombrement réduit, ce convertisseur s’intègre facilement dans un espace technique organisé, sans prendre beaucoup de place dans l’installation.

Questions fréquentes

À quoi sert ce convertisseur d’interface W&T ?

Il sert à convertir une interface série RS232, RS422 ou RS485 en interface fibre optique, afin de transmettre des données sérielles sur une plus grande distance.

Quels raccordements sont disponibles sur ce modèle ?

Ce produit dispose d’un port sériel SUB-D 9 broches et d’un port fibre optique avec connecteur SC.

Le convertisseur est-il livré avec son alimentation ?

Non, la description précise que le bloc d’alimentation doit être commandé en accessoire si nécessaire.
