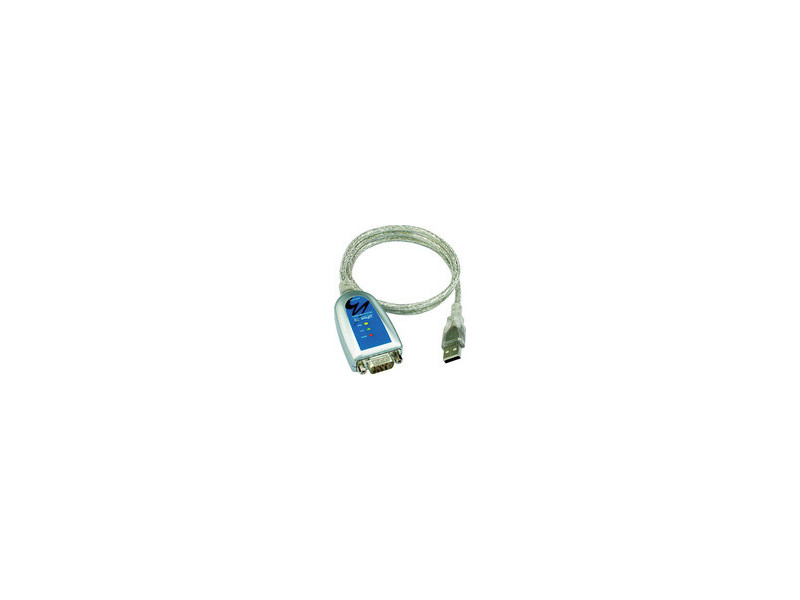

MOXA Adaptateur USB - RS422/485 série, avec env.30 cm câble

L’adaptateur série MOXA UPort-1130 permet de relier un équipement RS422/485 à un ordinateur ou un notebook via un port USB. Il convient pour connecter un périphérique série dans un environnement informatique ou technique, sans recourir à un port série natif. Ce modèle est équipé d’un connecteur USB-A mâle vers Sub-D 9 broches mâle, avec un câble d’environ 30 cm, et il est livré avec un adaptateur Sub-D 9 broches vers bornier terminal 5 broches pour faciliter certains raccordements.

Ce convertisseur USB vers RS422/485 est conçu pour offrir une installation pratique et une utilisation souple au quotidien. Il prend en charge l’USB 1.1 et reste compatible USB 2.0, avec une vitesse USB maximale de 12 Mbit/s. Côté liaison série, il prend en charge un taux de transfert de 50 à 921 600 bauds, avec buffer FIFO de 64 octets, gestion de différents bits de données, bits d’arrêt et modes de parité. Son boîtier robuste argent/bleu et sa protection ESD 15 kV en font un accessoire adapté à un usage régulier, au bureau comme en environnement technique.

Utilisation et conseils

Le MOXA UPort-1130 est adapté à la connexion d’appareils disposant d’une interface série RS422 ou RS485 sur un PC équipé d’un port USB. Il peut être utile pour l’administration, la configuration ou l’échange de données avec des équipements série, tout en simplifiant la connectique sur des postes récents souvent dépourvus de port série intégré.

• Connexion USB vers série : 1 port USB-A mâle vers 1 interface série Sub-D 9 broches mâle.
• Adaptateur inclus : Sub-D 9 broches vers bornier terminal 5 broches.
• Normes prises en charge : USB 1.1, compatible USB 2.0.
• Interface série : conforme aux spécifications RS-422 2 fils et RS485 4 fils.
• Débit série : de 50 à 921 600 bauds.
• Vitesse USB maximale : 12 Mbps.
• Mémoire tampon : FIFO 64 octets.
• Protection : parasurtenseur ESD 15 kV.
• Formats série pris en charge : bits de données 5, 6, 7 ou 8 ; bits d’arrêt 1, 1,5 ou 2 ; parité none, even, odd, space, mark ; contrôle de flux Xon/Xoff.
• Format compact : dimensions 38 x 60 x 21 mm environ.

Pour une utilisation optimale, vérifiez le type d’interface série de votre équipement ainsi que le mode de raccordement nécessaire. L’adaptateur de bornier fourni peut être pratique lorsque la connexion ne se fait pas directement en Sub-D 9 broches. Le format compact du boîtier facilite aussi l’intégration sur un poste de travail ou dans un sac informatique lors de déplacements.

Questions fréquentes

À quoi sert cet adaptateur USB vers RS422/485 ?

Il sert à connecter un appareil doté d’une interface série RS422 ou RS485 à un ordinateur via un port USB, par exemple pour la configuration, l’administration ou l’échange de données.

Ce modèle comprend-il un adaptateur pour bornier ?

Oui, le produit est livré avec un adaptateur Sub-D 9 broches vers bornier terminal 5 broches, en plus de l’adaptateur principal USB-A vers Sub-D 9 broches.

Peut-il être utilisé sur un port USB 2.0 ?

Oui, il prend en charge l’USB 1.1 et est indiqué comme compatible USB 2.0.
