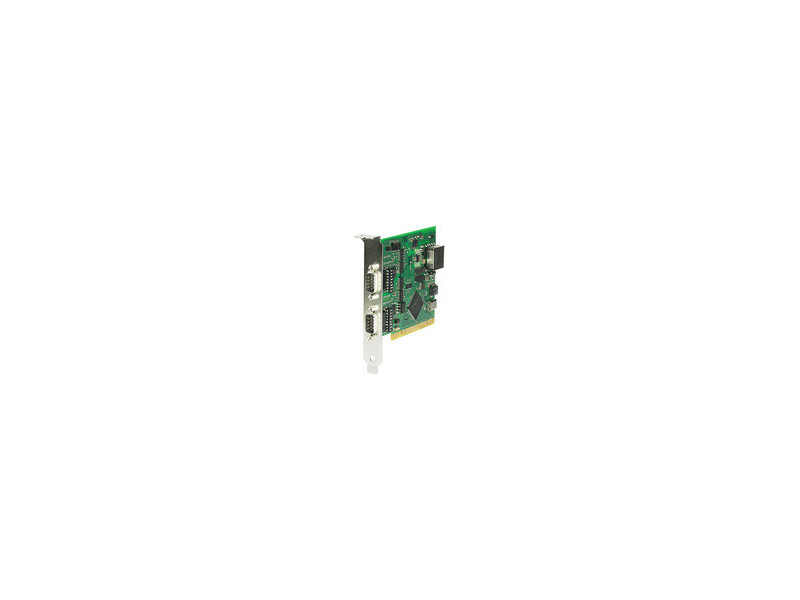

W&T Carte PCI, 2 connexions RS232/RS422/RS485

La carte PCI W&T 2 connexions RS232/RS422/RS485 permet d’ajouter simplement deux interfaces série indépendantes à un PC équipé d’un bus PCI 32 bits. Elle convient aux postes de travail, PC embarqués et environnements techniques ayant besoin de connecter des équipements série via des ports SUB-D 9 broches. Grâce à la prise en charge des modes RS232, RS422 et RS485, cette carte d’interface répond à différents besoins de communication industrielle ou informatique.

Ce modèle se distingue par sa séparation galvanique entre le PC et les deux ports série, avec une tension d’isolation minimale de 1 kV DC, un point utile pour limiter les perturbations entre les équipements connectés. La configuration Plug & Play facilite l’installation avec attribution automatique de l’adresse de base et de l’interruption. La présence d’un double UART PI7C8952 avec FIFO 128 bits contribue à une gestion fiable des échanges, avec une vitesse de transmission maximale de 230.400 bauds. Cette carte série PCI est compatible avec les systèmes PCI 3,3 V et 5 V.

Utilisation et conseils

Cette carte est adaptée si vous souhaitez étendre un ordinateur avec deux ports série supplémentaires sans recourir à des adaptateurs externes. Elle peut être utilisée pour raccorder des équipements fonctionnant en RS232, RS422 ou RS485, selon le mode de fonctionnement nécessaire : RS485 2 fils ou 4 fils avec commande manuelle, ainsi que RS485 2 fils ou 4 fils avec commande automatique.

Dans un environnement de bureau comme dans un cadre industriel, elle offre une solution compacte pour intégrer des communications série directement dans l’unité centrale. Le bus système PCI 32 bits / 33 MHz à tension universelle permet l’installation sur des systèmes compatibles 3,3 V et 5 V. Avant achat, il est conseillé de vérifier la présence d’un port PCI adapté dans le PC ainsi que le type de liaison série attendu par vos équipements.

• Type de produit : carte d’interface série PCI
• Ports : 2 interfaces RS232/RS422/RS485
• Connecteurs : SUB-D 9 pôles
• Bus : PCI 32 bits / 33 MHz
• Compatibilité électrique : systèmes PCI 3,3 V et 5 V
• UART : double PI7C8952 avec FIFO 128 bits
• Vitesse maximale : 230.400 bauds
• Isolation : séparation galvanique, min. 1 kV DC
• Signaux : RxD, TxD, CTS, DTR
• Dimensions : 134 x 120 mm
• Contenu : carte PCI et guide de démarrage rapide

Conforme à des exigences de compatibilité électromagnétique mentionnées pour les environnements de bureau et industriels, cette carte W&T constitue une solution série interne pour les intégrateurs, revendeurs informatiques et utilisateurs professionnels ayant besoin de deux connexions distinctes sur un même PC.

Questions fréquentes

Cette carte permet-elle d’utiliser plusieurs standards série ?

Oui, elle prend en charge les interfaces RS232, RS422 et RS485 selon le mode de fonctionnement indiqué par le fabricant.

Combien de ports série sont disponibles sur cette carte PCI ?

Cette carte dispose de 2 ports série indépendants, chacun sur connecteur SUB-D 9 pôles.

À quel type de PC cette carte est-elle destinée ?

Elle est conçue pour les ordinateurs disposant d’un bus PCI 32 bits compatible 3,3 V et 5 V.
