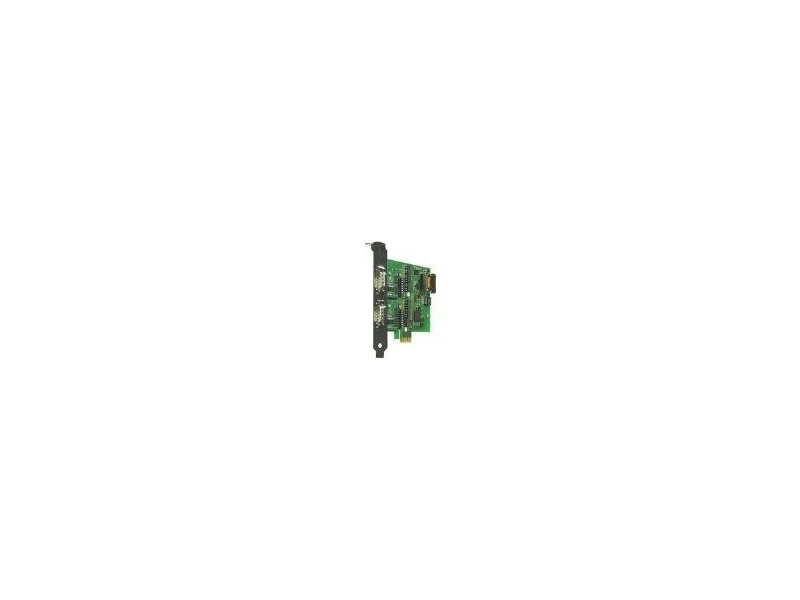

W&T carte PCI Express 2xRS232/422/485, isolation galvanique

La W&T carte PCI Express 2xRS232/422/485 avec isolation galvanique est conçue pour ajouter simplement deux interfaces série à un ordinateur équipé d’un port PCI Express. Elle convient aux besoins courants en environnement professionnel, industriel ou bureautique lorsque des équipements série doivent être reliés au PC, par exemple pour le pilotage de machines, la connexion d’un lecteur de codes-barres, d’un téléphone ou d’autres appareils utilisant les standards RS232, RS422 ou RS485.

Ce produit apporte une solution pratique pour équiper un poste récent ou un système embarqué de ports série supplémentaires, tout en conservant une bonne souplesse d’usage grâce à ses 2 interfaces réglables. L’isolation galvanique de 1 kV entre le PC et les interfaces, ainsi qu’entre les interfaces elles-mêmes, aide à sécuriser l’installation selon les contraintes du matériel raccordé. Les deux UART OXPCIe954 avec mémoire FIFO de 128 octets et DMA participent également à soulager le CPU lors des échanges de données. Le CD de pilotes est inclus pour faciliter la mise en service.

• Type de carte : carte d’interface série PCI Express
• Nombre de ports : 2 ports série
• Interfaces réglables : RS232 / RS422 / RS485
• Isolation galvanique : 1 kV
• Connectique : 2 x Sub-D 9 broches, 1 x PCI Express
• UART : 2 x OXPCIe954
• Mémoire FIFO : 128 octets
• Débits annoncés : 50 baud à 1 MBaud par RS232 et 50 baud à 3 MBaud par RS422/485
• Systèmes mentionnés : à partir de Windows 2000, Linux
• Contenu : carte série PCI Express, CD de pilotes

Utilisation et conseils

Avant l’achat, il est utile de vérifier le type d’interface série nécessaire à votre équipement : RS232, RS422 ou RS485. Cette carte peut être adaptée à différents usages, mais le réglage de chaque interface doit correspondre au matériel à connecter. Vérifiez également la présence d’un emplacement PCI Express disponible dans l’ordinateur ainsi que le système utilisé, la fiche mentionnant un fonctionnement à partir de Windows 2000 et sous Linux.

Pour une installation plus fluide, contrôlez aussi le type de connecteur requis côté appareil. Ici, la carte dispose de deux ports Sub-D 9 broches. Dans un cadre professionnel, ce type d’équipement peut être intéressant pour moderniser un poste de travail ou compléter un ordinateur embarqué ayant besoin de communications série fiables au quotidien.

Questions fréquentes

À quoi sert cette carte PCI Express série ?

Elle sert à ajouter 2 ports série à un ordinateur via PCI Express, pour raccorder des équipements utilisant les protocoles RS232, RS422 ou RS485.

Comment choisir si cette carte correspond à mon besoin ?

Il faut vérifier le standard série utilisé par votre appareil, la présence d’un slot PCI Express libre, ainsi que le type de connectique et le système d’exploitation de votre installation.

Que signifie l’isolation galvanique de 1 kV ?

La fiche indique une isolation galvanique de 1 kV entre le PC et les interfaces, ainsi qu’entre les interfaces. C’est un point utile dans les environnements où la séparation électrique des liaisons série est recherchée.
