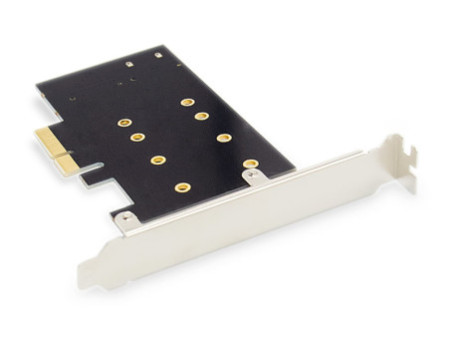

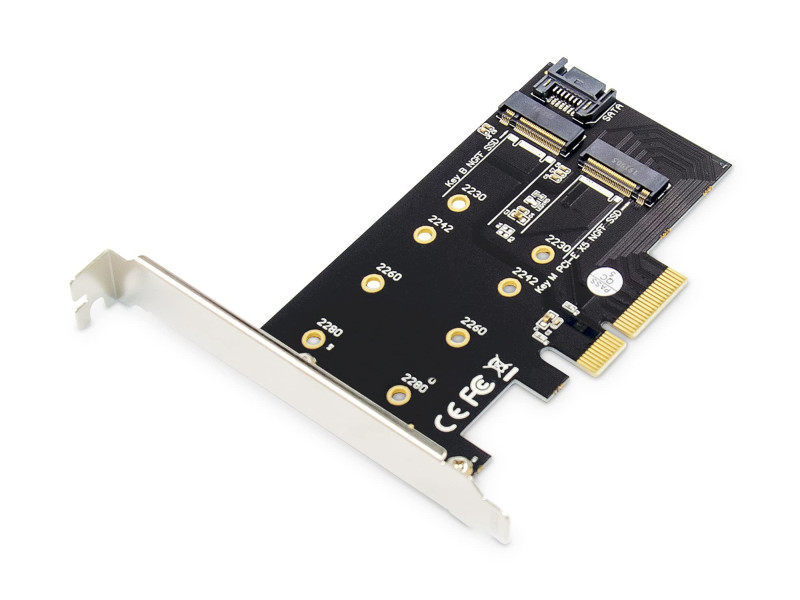

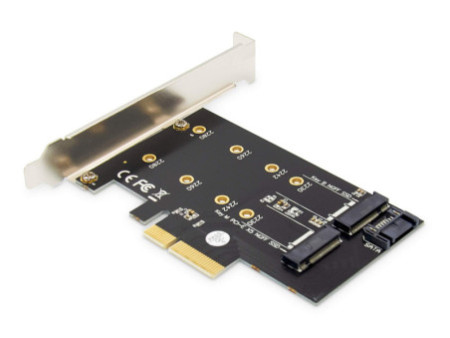

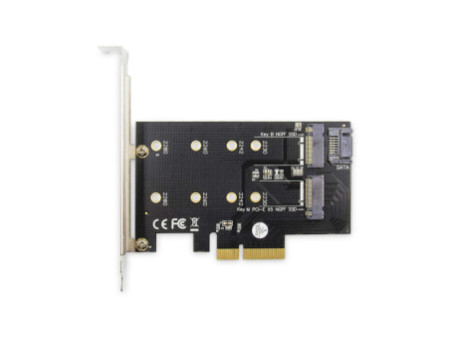

DIGITUS Carte Add-On M.2 NGFF/NVMe SSD PCI Express 3.0 (x4)

La carte add-on DIGITUS DS-33170 permet d’installer un SSD M.2 NGFF/NVMe directement dans un emplacement PCI Express de votre PC. Elle constitue une solution pratique pour intégrer un support de stockage M.2 sur une carte mère disposant d’un slot PCIe x4, x8 ou x16. Ce modèle prend en charge les formats M.2 2230, 2242, 2260 et 2280, ce qui facilite l’utilisation de plusieurs tailles de SSD selon votre configuration informatique.

Conçue pour un usage simple et direct, cette carte d’interface prend en charge les SSD M.2 avec clés M-Key, B-Key et B+M Key. Elle fonctionne avec le bus PCIe 3.0 (x4) et annonce un transfert de données jusqu’à 6 Gbps (32GT/s selon les informations constructeur). L’alimentation s’effectue via l’interface PCIe en 3,3 V, sans alimentation additionnelle indiquée. Grâce à sa compatibilité descendante avec les cartes mères PCIe 2.0 et 1.0, cet accessoire peut convenir à différents environnements, aussi bien en usage bureau qu’en configuration informatique évolutive.

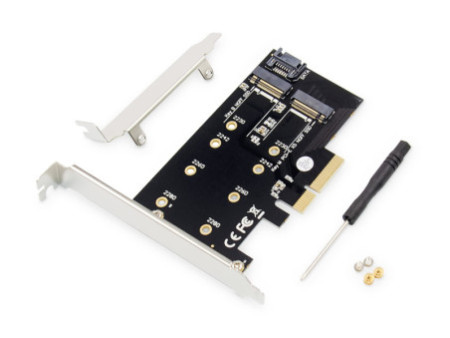

La DIGITUS DS-33170 est adaptée aux utilisateurs qui souhaitent ajouter un périphérique de stockage M.2 dans un ordinateur de bureau, optimiser l’occupation des connectiques internes ou exploiter un SSD M.2 via un slot PCIe disponible. Son format compact de 114 x 70 x 20 mm et son poids de 41,2 g facilitent son intégration dans de nombreux boîtiers. Le contenu fourni comprend notamment un cache de slot low-profile, un câble SATA, des boulons de fixation, un tournevis et un guide abrégé, pour accompagner l’installation.

Utilisation et conseils

Avant l’installation, vérifiez le type de SSD M.2 utilisé ainsi que son format physique : 2230, 2242, 2260 ou 2280. Cette carte est prévue pour les SSD M.2 avec clés B, M ou B+M et pour une connexion via interface PCI Express. Elle peut être installée dans un slot PCIe x4 et également utilisée dans un emplacement x8 ou x16 selon les indications du constructeur.

Pour un montage plus simple, il est conseillé de fixer le SSD avec les éléments fournis puis d’insérer la carte dans le port PCIe approprié. Le cache low-profile peut être utile pour certains boîtiers compacts. Côté systèmes, les informations communiquées mentionnent une prise en charge de Windows 10, Windows 8, Windows 8.1, Server 2012 R2, Linux et Ubuntu. Il reste recommandé de vérifier la compatibilité de votre carte mère, de votre SSD et de votre environnement avant achat.

• Adaptateur M.2 NGFF / NVMe vers PCI Express
• Support des formats M.2 2230, 2242, 2260 et 2280
• Prise en charge des clés B, M et B+M
• Interface PCIe 3.0 x4, compatible avec slots x4 / x8 / x16
• Compatibilité descendante PCIe 2.0 et 1.0
• Alimentation via interface PCIe en 3,3 V

Questions fréquentes

Cette carte est-elle compatible avec tous les SSD M.2 ?

Elle prend en charge les SSD M.2 NGFF/NVMe indiqués avec clés B, M et B+M, dans les formats 2230, 2242, 2260 et 2280. Il est préférable de vérifier les spécifications exactes de votre SSD avant installation.

Dans quel type de port puis-je installer cette carte ?

Ce modèle est prévu pour un port PCIe x4 et peut aussi être utilisé dans un emplacement PCIe x8 ou x16, selon la configuration de votre carte mère.

Le montage est-il prévu pour un boîtier compact ?

Oui, un cache de slot low-profile est inclus dans la livraison, ce qui peut faciliter l’intégration dans certains boîtiers de faible hauteur.
