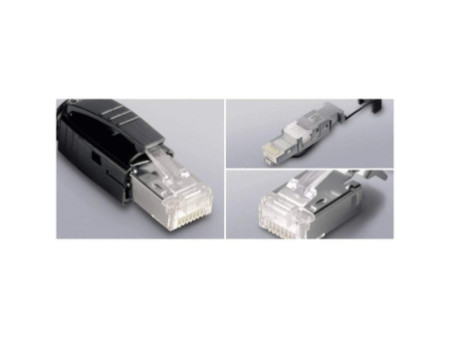

Telegärtner fiche STX RJ45, Cat.6, pour AWG 22 - 26 câble

La fiche Telegärtner STX RJ45 Cat.6 est conçue pour la confection de connexions réseau sur câble à paires torsadées. Elle convient aux câbles de section AWG 22 à 26 et accepte un diamètre extérieur de 5,5 à 8,5 mm. Ce connecteur mâle blindé s’intègre dans une installation de connectique informatique où la qualité d’assemblage, la tenue mécanique et la simplicité de montage sont recherchées, notamment pour un usage en bureau, en baie réseau ou sur équipement de communication.

Ce modèle se distingue par une installation sans pince à sertir pour la confection, ce qui facilite le montage et peut simplifier les interventions sur site. Son boîtier en zinc moulé sous pression apporte une structure robuste, tandis que la protection IP20 le destine à un usage en environnement intérieur adapté. La fiche est annoncée pour plus de 750 cycles d’insertion et de retrait, un point utile pour les installations manipulées régulièrement. Un anneau de codage coloré est également mentionné pour aider à l’organisation du câblage.

• Type : fiche mâle STX RJ45 blindée
• Catégorie : Cat.6
• Compatibilité câble : AWG 22 à 26
• Diamètre extérieur du câble : 5,5 à 8,5 mm
• Diamètre maximal du conducteur : 1,6 mm
• Montage : confection sans outil de sertissage
• Matériau du boîtier : zinc moulé sous pression
• Indice de protection : IP20
• Température d’utilisation : de -40 °C à +80 °C

Utilisation et conseils

Avant l’installation, vérifiez que le câble utilisé correspond bien à la plage AWG 22-26 ainsi qu’au diamètre extérieur de 5,5 à 8,5 mm. Ce point est essentiel pour assurer un assemblage correct du connecteur. La fiche étant blindée, elle s’adresse aux montages où la continuité de la connectique réseau et la bonne intégration dans une installation structurée sont importantes.

Ce connecteur est indiqué pour des usages de réseau informatique en intérieur, grâce à sa protection IP20. Il peut convenir lors de la réalisation ou de la maintenance d’un équipement de connectique nécessitant un connecteur RJ45 Cat.6 robuste et pratique à monter. Si vous organisez plusieurs liaisons, l’anneau de codage coloré peut aider à repérer plus facilement les câbles au quotidien.

Questions fréquentes

Cette fiche RJ45 est-elle compatible avec tous les câbles réseau ?

Non. Elle est prévue pour des câbles à paires torsadées de AWG 22 à 26, avec un diamètre extérieur de 5,5 à 8,5 mm. Il est conseillé de contrôler ces dimensions avant achat.

Faut-il une pince à sertir pour monter ce connecteur ?

La description indique que la confection se fait sans pince à sertir. Cela peut simplifier le montage lors de l’installation ou de la maintenance.

Dans quel environnement utiliser cette fiche STX RJ45 ?

Avec son indice de protection IP20, elle est adaptée à un usage intérieur sur des installations de connectique et d’équipement réseau.
