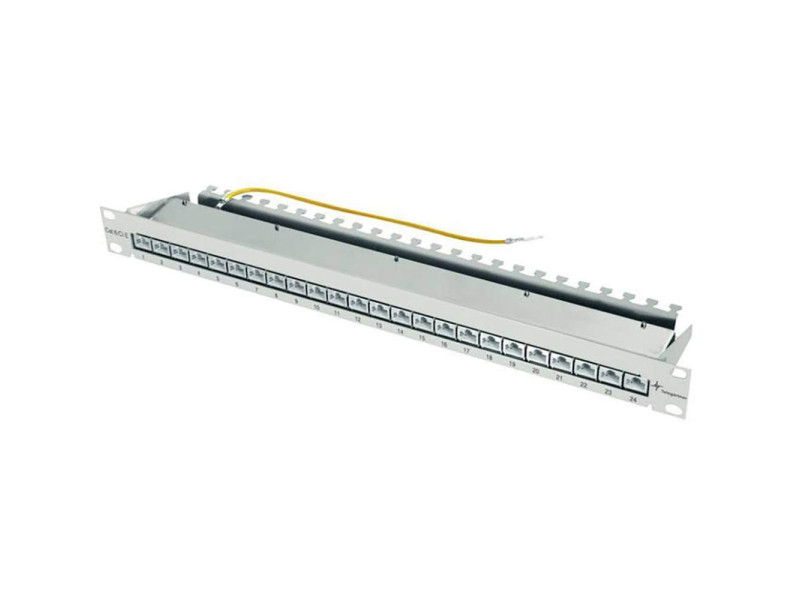

Telegärtner Panneau patch 19', K Class EA(profond),24 x RJ45

Le panneau de brassage Telegärtner 19" K Class EA (profond) avec 24 ports RJ45 est conçu pour l’organisation des connexions réseau dans une baie 19 pouces. Il convient aux installations en environnement professionnel, résidentiel ou tertiaire lorsqu’un câblage structuré propre, lisible et bien réparti est recherché. Son format 1 HE permet d’intégrer 24 douilles de raccord RJ45 dans un espace standardisé, pratique pour l’aménagement d’une armoire réseau.

Ce panneau patch aide à structurer l’espace de travail technique grâce à une implantation claire des prises et à une façade imprimée avec la numérotation des sockets disponibles. Sa conception blindée, son boîtier en tôle d’acier gris clair RAL 7035 et sa mise à la terre par câble de connexion de masse en font une solution adaptée aux installations où la robustesse, la continuité de blindage et l’organisation du câblage sont importantes. Il est indiqué comme adapté au Gigabit Ethernet, à l’Ethernet 10 Gigabit ainsi qu’au Power over Ethernet+.

• Format : panneau de brassage 19 pouces, 1 HE
• Connectique : 24 x RJ45
• Type : panneau de brassage blindé
• Couleur : gris lumière RAL 7035
• Montage : boîtier d’insertion avec 24 douilles de raccord sur plaque commune
• Raccordement : blocs de coupe LSA-Plus avec marquage couleur selon EIA/TIA 568 A et B
• Blindage : contact 360° par pinces directement sur la carte
• Gestion des câbles : décharge de traction par attaches fournies, sans vis ni outil spécial

Utilisation et conseils

Ce modèle est destiné à l’installation dans des armoires 19". Il peut être utilisé pour centraliser les liaisons réseau dans des bureaux, locaux techniques, commerces ou systèmes de maison. Pour une organisation durable de votre baie, il est conseillé d’identifier clairement chaque port en façade et de maintenir un cheminement régulier des câbles. La distance prévue entre la borne et le point de contact contribue à réduire le risque de court-circuit entre le blindage du câble et les fils de connexion, ce qui facilite un câblage plus sûr et plus net.

Le raccordement favorable aux fils torsadés de 13 mm et le système de fixation sans vis ni outil spécial simplifient la mise en œuvre lors des opérations d’aménagement ou de maintenance. Pour préserver la lisibilité et le rangement de l’armoire réseau, il est utile de regrouper les câbles par zone ou par usage, notamment dans les installations à plusieurs postes ou équipements.

Questions fréquentes

Ce panneau de brassage est-il adapté à une baie réseau standard ?

Oui, il est conçu pour une installation en armoire 19" et occupe 1 unité de hauteur.

Combien de connexions peut-il accueillir ?

Ce panneau dispose de 24 ports RJ45, ce qui permet de regrouper jusqu’à 24 liaisons réseau sur une seule façade.

Pour quel type d’installation ce modèle est-il prévu ?

Il convient aux installations réseau en environnement domestique, commercial ou professionnel, notamment lorsque l’on recherche un câblage structuré, blindé et bien organisé.
