Telegärtner Module d raccordemnt cat.78(profnd) avc adaptatr

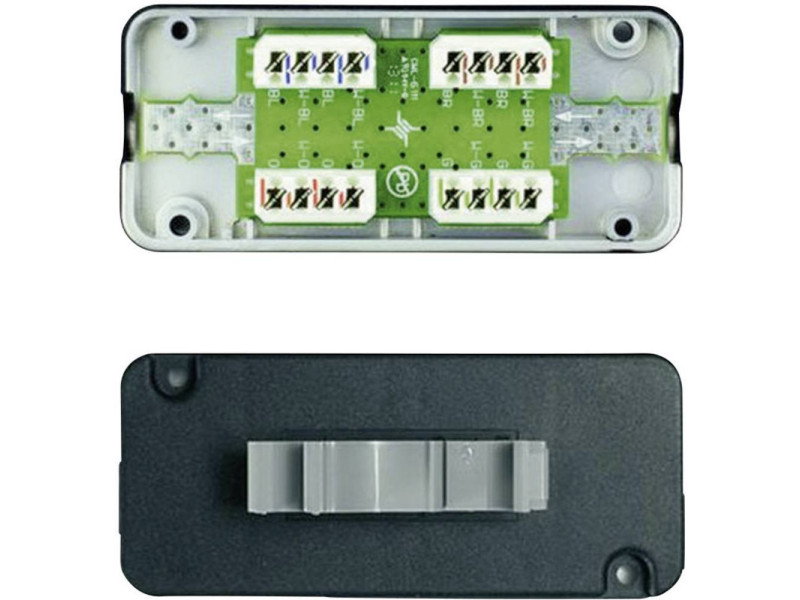

Le module de raccordement TELEGÄRTNER Cat. 7A avec adaptateur profilé chapeau est conçu pour relier, prolonger ou dévier un câble d’installation Twisted-Pair à 8 fils. Il convient également en cas de câble endommagé, lorsque l’objectif est d’éviter la réinstallation complète d’un segment. Ce composant passif s’utilise avec des câbles blindés et non blindés et trouve sa place dans les environnements d’installation réseau où une connexion propre et structurée est recherchée.

Ce module offre une solution pratique pour les interventions sur le câblage réseau fixe. Il accepte les câbles d’installation 4 et 8 fils de AWG 24 à 22 et permet un raccordement via les isolants LSA IDC+. Le marquage couleur selon EIA/TIA 568A et 568B facilite l’installation, tandis que le guidage de câble variable et la décharge de traction séparée contribuent à une mise en œuvre plus nette. Le boîtier plastique noir est recouvert d’une couche de cuivre contre le rayonnement magnétique, avec possibilité de mise à la terre directe sur la plaque conductrice. Cette version est fournie avec un adaptateur pour fixation sur profil-support selon DIN 60715.

Utilisation et conseils

Ce module de liaison simple est adapté aux opérations de rallonge, de déplacement de câble ou de remise en état d’une liaison réseau cuivre. Il peut être utilisé jusqu’à 1000 MHz et présente des propriétés de transmission orientées Cat. 7A selon ISO/IEC 11801:2010. Grâce au maintien du torsadage jusqu’à la pince, il s’intègre dans une installation réseau où la qualité de connexion reste un point important.

• Usage principal : raccordement de câbles d’installation Twisted-Pair à 8 fils.
• Types de câbles : câbles blindés et non blindés.
• Section compatible : AWG 24 à 22, en 4 ou 8 fils.
• Connexion : bornes LSA IDC+ sur carte de circuit imprimé commune.
• Montage : adaptateur profilé chapeau pour rail selon DIN 60715.
• Boîtier : plastique noir, sans halogène.
• Dimensions : 84 x 36 x 22 mm.

Pour une installation plus claire, il est conseillé de respecter le code couleur 568A ou 568B indiqué sur le module et de conserver autant que possible le torsadage des paires lors du raccordement. Ce type d’accessoire de connectique est particulièrement utile dans les baies, armoires ou zones techniques où le passage ou la modification d’un câble réseau doit être réalisé sans remplacer l’ensemble de la liaison existante.

Questions fréquentes

À quoi sert ce module de raccordement réseau ?

Il sert à relier, prolonger, dévier ou réparer un câble d’installation Twisted-Pair, notamment lorsqu’un câble est endommagé ou doit être déplacé.

Ce module peut-il être utilisé avec des câbles blindés et non blindés ?

Oui, il est prévu pour les câbles blindés comme pour les câbles non blindés, selon les informations du fabricant.

Comment se fixe ce modèle ?

Cette version est livrée avec un adaptateur profilé chapeau, prévu pour une fixation sur profil-support conforme à la norme DIN 60715.
