Telegärtner module de connexion comme boîtier mural,

Le module de connexion mural TELEGÄRTNER 11190643 est conçu pour le raccordement et la reprise de câbles d’installation réseau. Ce boîtier mural Cat. 7 permet de relier jusqu’à 6 câbles entrants et 6 câbles sortants, ce qui en fait une solution pratique pour prolonger une liaison, déplacer un point de connexion ou remettre en service un câble endommagé sans remplacer tout le segment existant. Il s’intègre dans un environnement informatique ou bureautique où la qualité de la connectique et la simplicité d’intervention sont essentielles.

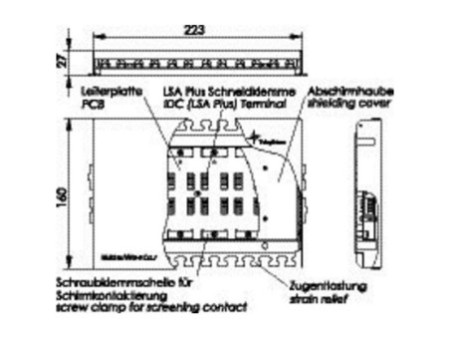

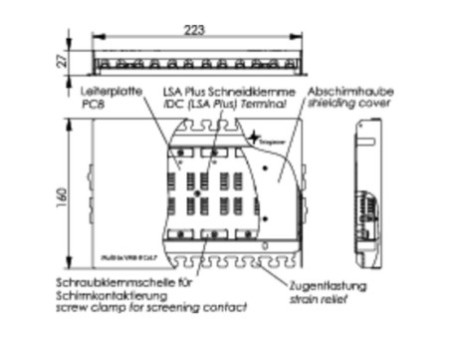

Ce module de raccordement se distingue par sa mise en œuvre souple et son format adapté à l’installation fixe. Les deux extrémités du câble se connectent via la technique LSA-Plus, compatible avec les câbles d’installation courants à 4 ou 8 fils, du calibre AWG 26 à AWG 22, pour un diamètre de câble jusqu’à 10 mm. Les entrées de câbles peuvent être positionnées par le haut ou par le bas, ainsi que par la gauche ou par la droite dans la même direction, afin de faciliter l’intégration selon la configuration du site. Le boîtier mural en tôle d’acier avec revêtement en poudre offre une structure robuste, tandis que l’intérieur cuivré contribue à limiter l’irradiation et l’émission électromagnétique sur le module unique.

Utilisation et conseils

Ce boîtier mural de connexion est adapté aux installations réseau nécessitant une extension, une réorganisation du câblage ou une réparation propre d’un câble d’installation. Grâce à sa catégorie 7 et à sa fréquence jusqu’à 600 MHz, il convient aux environnements où la performance de la liaison doit être préservée dans le cadre des caractéristiques indiquées par le fabricant.

• Usage principal : raccordement, prolongation ou remise en liaison de câbles d’installation réseau.
• Capacité : jusqu’à 6 raccords pour 6 câbles entrants et 6 sortants.
• Connexion : technique LSA-Plus pour relier les deux bouts du câble.
• Compatibilité câble : câbles d’installation 4 et 8 fils, AWG 26 à AWG 22, jusqu’à 10 mm de diamètre.
• Montage : entrées de câbles variables selon la direction d’arrivée.

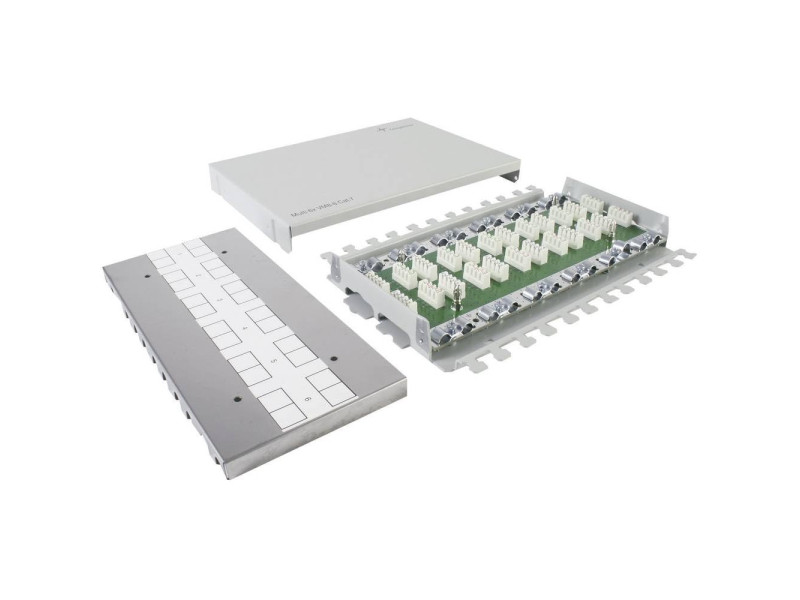

• Boîtier : tôle d’acier avec revêtement poudre et intérieur cuivré.

Pour une installation plus simple, il est conseillé de vérifier en amont le type de câble utilisé, son diamètre et le cheminement souhaité des entrées. Ce module est particulièrement utile dans les locaux techniques, bureaux, réseaux internes ou points de distribution où un raccordement propre et accessible est recherché.

Questions fréquentes

Ce module est-il adapté à une réparation de câble réseau déjà installé ?

Oui, il est prévu pour relier à nouveau des câbles d’installation endommagés, sans devoir réinstaller entièrement le segment de câble concerné.

Quels types de câbles peut-on raccorder avec ce boîtier mural ?

Le fabricant indique la prise en charge des câbles d’installation courants à 4 ou 8 fils, de AWG 26 à AWG 22, jusqu’à un diamètre de 10 mm.

L’installation est-elle flexible selon l’arrivée des câbles ?

Oui, les entrées de câbles peuvent être configurées par le haut ou le bas, ainsi que par la gauche ou la droite dans la même direction, ce qui facilite l’intégration dans différents environnements.
