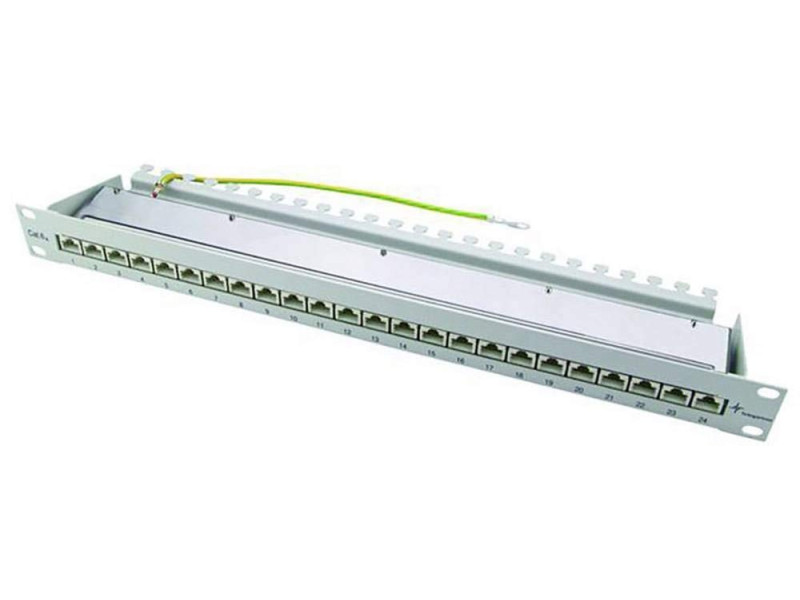

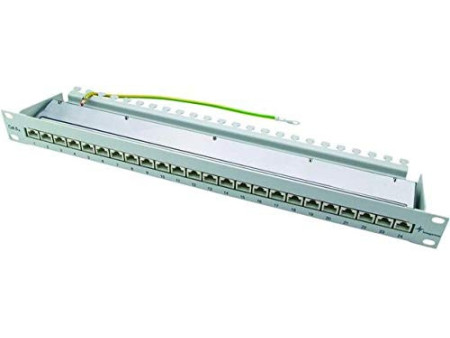

Telegärtner Panneau de brassage 19', cat.6A (profond),

Le panneau de brassage TELEGÄRTNER 19" Cat.6A profond est conçu pour organiser proprement les connexions réseau dans une baie informatique. Avec ses 24 ports RJ45 femelles, il permet de centraliser le câblage Ethernet dans un environnement professionnel, tertiaire ou technique, tout en facilitant le repérage des liaisons grâce au marquage des entrées en façade. Son format 1U s’intègre dans les installations 19" standard et convient aux besoins de connectique structurée pour un usage quotidien.

Ce modèle se distingue par sa conception entièrement blindée, son boîtier métallique noir RAL 9005 et sa connexion via pinces LSA-Plus avec codage couleur imprimé selon TIA/EIA 568 A/B. Il intègre également une protection anti-torsion compatible avec les fiches RJ45, RJ11 et RJ12, ainsi qu’une plaque conductrice horizontale. L’ensemble est pensé pour simplifier l’installation, limiter les risques de court-circuit grâce à une séparation adaptée entre la zone de connexion et la partie blindée, et assurer une mise en œuvre plus propre du câblage. Ce panneau est aussi adapté au PoE et au PoE+ jusqu’à 30 W.

• Format : panneau de brassage 19" en 1U
• Catégorie : Cat.6A profond
• Connectique : 24 ports RJ45 femelles
• Blindage : complètement blindé, avec blindage 360°
• Connexion : pinces LSA-Plus avec repérage couleur TIA/EIA 568 A/B
• Compatibilité des fiches : RJ45 / RJ11 / RJ12
• Couleur : noir RAL 9005
• Boîtier : métal / tôle d’acier revêtue
• PoE : adapté pour PoE et PoE+ jusqu’à 30 W

Utilisation et conseils

Ce panneau de brassage est adapté aux installations réseau nécessitant une organisation claire des câbles et une connexion fiable des ports RJ45. Il peut être utilisé dans une baie de brassage pour relier des équipements informatiques, des prises murales réseau ou d’autres éléments de connectique dans un environnement de bureau ou d’infrastructure technique.

Pour une installation soignée, il est recommandé de respecter le codage couleur indiqué au-dessus des connexions LSA-Plus et de conserver une faible longueur de dé-torsadage des paires lors du raccordement. La décharge de traction par attache-câbles, sans vis ni outil spécial, facilite le maintien des câbles. La présence d’un set de mise à la terre contribue également à l’intégration du panneau dans une installation blindée avec compensation de potentiel.

Questions fréquentes

Ce panneau de brassage est-il compatible avec une baie 19" standard ?

Oui, il s’agit d’un panneau de brassage au format 19" avec une hauteur de 1U, prévu pour les installations standard de ce type.

Peut-on utiliser différents types de fiches avec ce modèle ?

La protection anti-torsion intégrée est adaptée aux connecteurs RJ45, RJ11 et RJ12, selon les informations fournies par le fabricant.

Convient-il à une installation réseau avec alimentation PoE ?

Oui, ce panneau est indiqué comme adapté au PoE ainsi qu’au PoE+ jusqu’à 30 watts.
