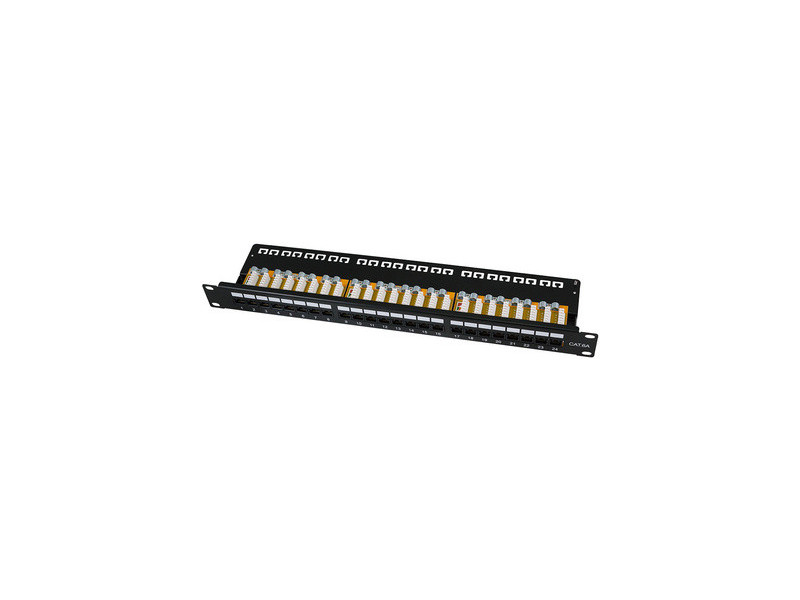

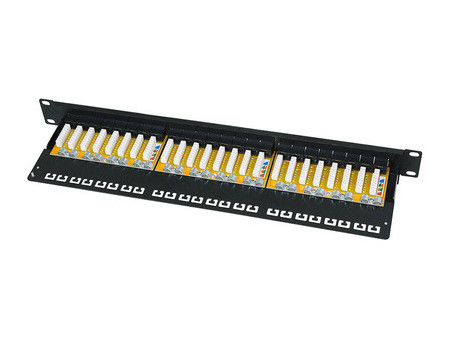

LogiLink Panneau de brassage Keystone 19' cat.6A, non blindé

Le panneau de brassage Keystone LogiLink Professional 19" cat.6A est conçu pour organiser proprement les connexions réseau dans une baie informatique ou une armoire de brassage. Avec son format 1U et ses 24 ports RJ45, il convient aux installations où la clarté du câblage et la distribution des liaisons sont essentielles, aussi bien en environnement de bureau que pour une infrastructure réseau plus structurée. Sa conception non blindée et sa connexion LSA à 90 degrés facilitent l’intégration dans de nombreux projets de connectique.

Ce modèle offre une solution pratique pour centraliser les câbles réseau tout en conservant une installation lisible et ordonnée. Compatible avec des conducteurs rigides ou flexibles de 22 à 26 AWG, il prend en charge le câblage selon les schémas EIA/TIA 568 A et B. Conforme aux normes ISO/IEC 11801 et TIA/EIA 568-C.2, ce panneau de brassage cat.6A classe EA 500 MHz est adapté au transfert de signaux numériques et analogiques, qu’il s’agisse de voix, d’images ou de données. Il intègre également un dispositif de gestion des câbles et est livré avec 4 jeux de vis M6 pour le montage.

• Format : panneau de brassage 19" en 1U
• Connectique : 24 ports RJ45 Keystone
• Catégorie : cat.6A, classe EA, 500 MHz
• Type : non blindé
• Connexion : LSA 90 degrés
• Câbles pris en charge : conducteurs rigides ou flexibles 22-26 AWG
• Normes : ISO/IEC 11801 et TIA/EIA 568-C.2
• Câblage : EIA/TIA 568 A&B
• Fonctions : compatible PoE, PoE+ et PoE++
• Matériau : acier
• Couleur : noir RAL 9005
• Dimensions : 483 x 111 x 44 mm

Utilisation et conseils

Ce panneau de brassage est particulièrement utile pour structurer un réseau dans un local technique, un bureau ou une baie 19 pouces. Avant l’installation, il est conseillé de vérifier le type de conducteurs utilisé afin de rester dans la plage 22-26 AWG indiquée par le fabricant. La connexion LSA à 90 degrés permet un raccordement net, tandis que le dispositif de gestion des câbles aide à maintenir un ensemble plus propre et plus facile à repérer au quotidien.

Pour une installation cohérente, il est recommandé de respecter le schéma de câblage choisi, en T568A ou T568B, sur l’ensemble de l’infrastructure. Ce panneau peut être utilisé pour la distribution de réseaux informatiques, de liaisons de données ou d’autres signaux compatibles avec ce type de brassage. Son format 1U permet d’optimiser l’espace disponible dans une armoire réseau sans multiplier les équipements.

Questions fréquentes

Ce panneau de brassage est-il adapté à une baie 19 pouces ?

Oui, il s’agit d’un panneau de brassage au format 19" avec une hauteur de 1U, prévu pour ce type d’installation.

Quels types de câbles peut-on raccorder sur ce modèle ?

Le fabricant indique une compatibilité avec des conducteurs rigides ou flexibles de 22 à 26 AWG, via une connexion LSA à 90 degrés.

Peut-il être utilisé pour un réseau avec alimentation PoE ?

Oui, ce panneau prend en charge PoE, PoE+ et PoE++, selon les informations fournies par le fabricant.
