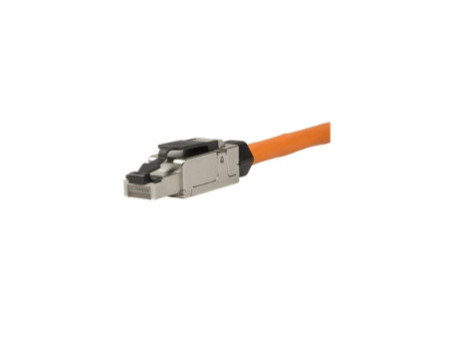

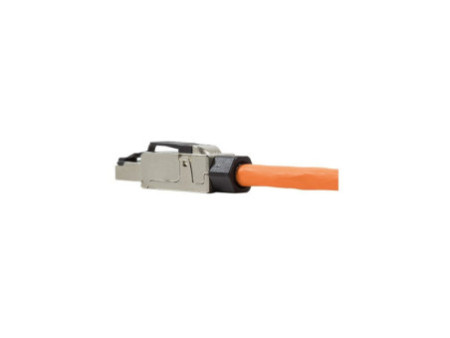

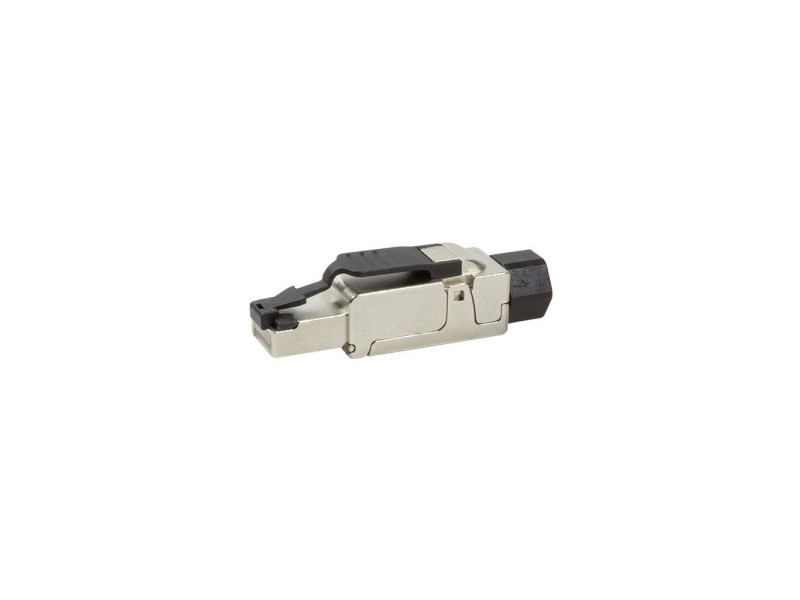

Logilink Prise connecteur RJ45 cat. 6A, T568A & T568B

La prise connecteur RJ45 LogiLink Professional cat. 6A est conçue pour le montage de connexions réseau sur site, en installation neuve comme en intervention de réparation. Ce composant passif permet de réaliser facilement un raccordement RJ45 selon les schémas T568A ou T568B. Son format compact et son boîtier blindé en zinc moulé en font une solution adaptée aux besoins courants en connectique informatique, aussi bien en environnement de bureau qu’en installation réseau structurée.

Ce connecteur se distingue par sa mise en œuvre pratique et par des caractéristiques pensées pour une installation propre et fiable. Il prend en charge des câbles avec gaine extérieure de 6 à 8 mm et des conducteurs AWG23 à AWG26. Le boîtier blindé contribue à une intégration soignée dans un équipement réseau, tandis que les contacts dorés en alliage bronze-phosphore sont prévus pour le raccordement du câble. Grâce à sa compatibilité avec les normes ISO/IEC11801 et TIA568-C.2, cette prise RJ45 cat. 6A répond aux exigences habituelles des installations réseau actuelles.

• Type de produit : prise connecteur RJ45 cat. 6A
• Schémas de câblage : T568A et T568B
• Normes : ISO/IEC11801, TIA568-C.2

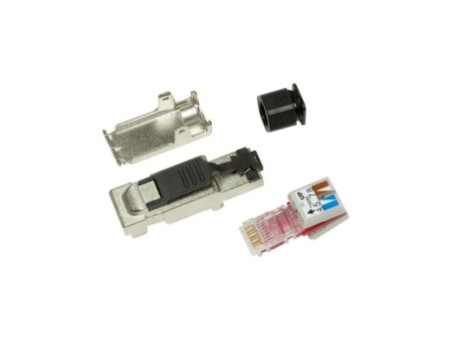

• Boîtier : blindé, moulé en zinc
• Contacts : alliage bronze-phosphore, dorés 50µ
• Compatibilité câble : AWG23 à AWG26
• Diamètre de gaine extérieure : 6 à 8 mm
• Dimensions : 13,8 x 55,3 x 15 mm

Utilisation et conseils

Cette prise RJ est adaptée aux opérations de raccordement réseau nécessitant un montage sur place, sans outillage spécial selon la description fabricant. Elle peut convenir pour équiper un poste de travail, compléter une installation informatique ou remplacer un connecteur lors d’une réparation réseau. Avant installation, il est conseillé de vérifier le type de câblage utilisé sur votre infrastructure afin de choisir correctement entre T568A et T568B. Vérifiez également que le câble employé correspond bien à la plage indiquée de 6 à 8 mm pour la gaine extérieure et à la section AWG23 à AWG26.

Pour une installation cohérente, il est recommandé d’utiliser ce connecteur dans un environnement réseau respectant les mêmes standards de connectique. Son blindage peut être pertinent dans les installations où l’on recherche une connectique RJ45 robuste et adaptée aux équipements réseau courants.

Questions fréquentes

Cette prise RJ45 est-elle compatible avec les schémas de câblage standards ?

Oui, elle prend en charge les deux schémas de câblage T568A et T568B, ce qui facilite son intégration dans de nombreuses installations réseau.

Peut-on l’installer pour une réparation ou un montage sur site ?

Oui, la description fabricant indique qu’elle permet un montage simple sur place et une connexion rapide sans outils spéciaux.

Quels câbles peut-on utiliser avec ce connecteur ?

Cette prise est prévue pour des câbles AWG23 à AWG26 avec une gaine extérieure comprise entre 6 et 8 mm.
