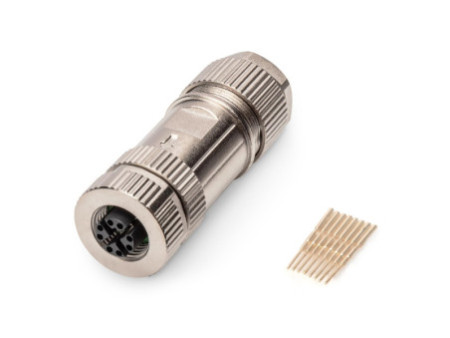

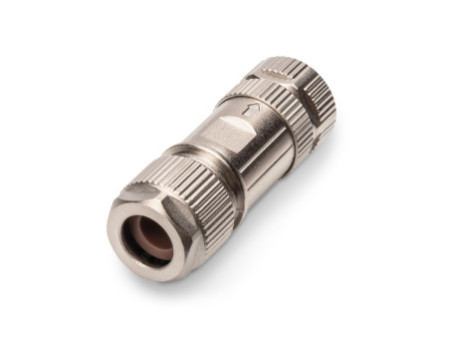

DIGITUS Connecteur M12 femelle à codage x, cat.6A, IP67

Le connecteur DIGITUS M12 femelle à codage X Cat.6A IP67 est conçu pour le raccordement réseau dans les environnements exigeants, notamment lorsque la fiabilité de la connexion et la résistance mécanique sont importantes. Montable sur le terrain, il convient aux installations Ethernet haut débit jusqu’à 10 Gbit et peut être utilisé pour des applications prenant en charge PoE, PoE+ , UPoE et HDBaseT. Son format compact et son corps robuste en zinc moulé en font une solution adaptée aux contextes industriels ou extérieurs.

Ce connecteur femelle M12 codé X offre un bon équilibre entre performance réseau et simplicité de mise en œuvre. Il est blindé pour limiter les interférences électromagnétiques et répond à la catégorie Cat.6A, avec rétrocompatibilité annoncée avec les normes Cat.6 et Cat.5e. Sa conception permet un raccordement sans outil spécial, avec une terminaison simple pour les câbles 8 fils. Grâce à son indice IP67, il est pensé pour résister à l’humidité et aux conditions d’usage plus contraignantes qu’un environnement intérieur standard.

• Type : connecteur M12 femelle à codage X
• Catégorie : Cat.6A
• Débit pris en charge : 10 Gigabit Ethernet (IEEE 802.3an)
• Protection : IP67
• Blindage : oui
• Montage : connecteur montable terrain
• Fixation : vissable
• Compatibilité d’alimentation : PoE, PoE+, UPoE, HDBaseT
• Matériau du corps : zinc moulé
• Raccordement : 8 fils, AWG 22, compatible AWG 26/1 à 22/1 et AWG 26/7 à 22/7

Utilisation et conseils

Ce connecteur est particulièrement indiqué pour les installations réseau en milieu industriel, en automatisme, dans les zones exposées à l’humidité ou lorsque les vibrations peuvent mettre à l’épreuve les connexions classiques. Il accepte une gaine de câble de 6,0 à 9,7 mm et des fils jusqu’à 1,6 mm de diamètre extérieur. Pour un fonctionnement conforme aux performances attendues, il est recommandé de vérifier la section du conducteur et le diamètre du câble avant l’assemblage.

Sur le plan électrique, ce modèle affiche un courant admissible de 0,5 A, une tension nominale de 50 V CA / 60 V CC, une résistance de contact maximale de 5 mOhm et une résistance d’isolement minimale de 100 MOhm. Côté mécanique, la connexion est donnée pour une force d’insertion et de traction maximale de 30 N et une durée de vie minimale de 100 cycles. Ces données permettent d’évaluer son adéquation avec votre installation avant intégration.

Questions fréquentes

Ce connecteur convient-il à un usage en environnement difficile ?

Oui, il est annoncé avec un indice de protection IP67, un corps en zinc moulé et une conception prévue pour résister à l’humidité, aux vibrations et à des conditions d’utilisation exigeantes.

Prend-il en charge le réseau 10 Gigabit ?

Oui, ce connecteur M12 femelle à codage X est compatible avec le 10 Gigabit Ethernet selon la norme IEEE 802.3an.

Le raccordement nécessite-t-il un outillage spécifique ?

Non, la description indique une confection simple avec raccordement sans outil spécial, ce qui facilite le montage sur site.
