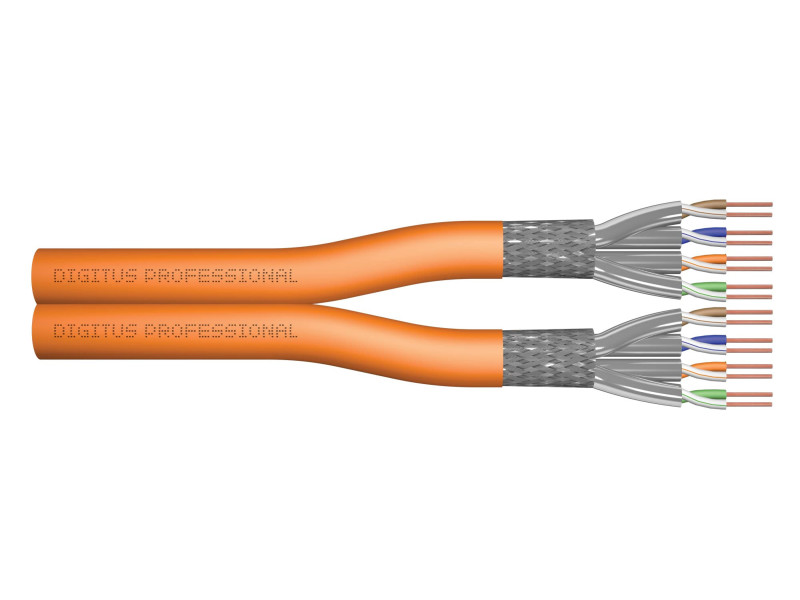

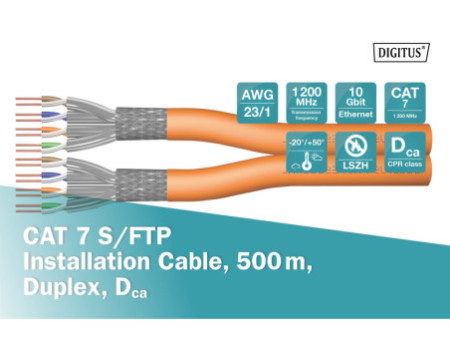

DIGITUS câble d'installation cat. 7 S/FTP, PiMF, 500 m

Le câble d'installation DIGITUS Cat. 7 S/FTP de 500 m est conçu pour les installations réseau fixes nécessitant un câblage structuré sur grande longueur. Livré sur tambour en bois, il convient aux déploiements dans les bâtiments tertiaires, locaux techniques ou infrastructures réseau où la pose de câble en rouleau facilite l'organisation du chantier. Ce modèle duplex intègre 8 conducteurs torsadés en 4 paires, avec un conducteur en cuivre nu AWG 23/1 et une fréquence jusqu'à 1200 MHz.

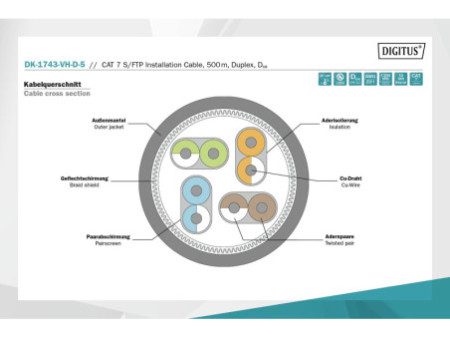

Ce câble réseau se distingue par sa structure blindée S/FTP avec PiMF, c'est-à-dire un blindage individuel des paires par film polyester aluminium, complété par un blindage global. Cette conception contribue à limiter les perturbations électromagnétiques dans les environnements où la stabilité du signal est importante. Sa gaine externe LSZH sans halogène, de couleur orange, est adaptée aux installations intérieures exigeant une émission réduite de fumées et de gaz corrosifs en cas d'incendie. Avec un diamètre extérieur nominal de 7,3 mm, une impédance moyenne de 100 ± 5 Ohm et un NVP de 79 %, ce câble répond aux besoins d'une installation réseau performante et structurée.

Utilisation et conseils

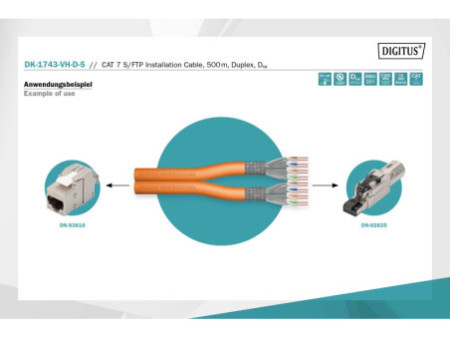

Ce câble d'installation appartient à la catégorie des câbles passifs destinés au câblage permanent, et non à un usage de brassage mobile répété. Il peut être utilisé pour relier des baies, prises réseau et points de distribution dans une installation fixe. Pour préserver ses caractéristiques, il est recommandé de respecter le rayon de courbure minimal indiqué : 8 x D en dynamique et 4 x D en statique.

La plage de température d'installation est de 0°C à +50°C, tandis que la température de service va de -20°C à +60°C. Le câble supporte une charge de traction maximale de 150 N. Sa gaine FRNC-C/LSZH-3 et ses tests de flamme selon IEC 60332-3-24, IEC 60754 et IEC 61034 peuvent être des critères utiles pour les projets où les exigences de sécurité incendie sont à prendre en compte.

• Longueur : 500 m
• Catégorie : Cat. 7
• Blindage : S/FTP, PiMF
• Conducteur : cuivre nu AWG 23/1, 0,57 mm nominal
• Structure : 8 conducteurs en 4 paires torsadées
• Fréquence : jusqu'à 1200 MHz
• Gaine : LSZH / sans halogène
• Couleur : orange
• Conditionnement : sur tambour en bois

Questions fréquentes

Ce produit est-il un câble réseau pour installation fixe ou un cordon prêt à brancher ?

Il s'agit d'un câble d'installation en rouleau de 500 m destiné au câblage fixe. Ce n'est pas un cordon réseau préconnectorisé.

Que signifie le blindage S/FTP avec PiMF ?

Le câble dispose d'un blindage individuel sur chaque paire ainsi que d'un blindage global. Cette structure est conçue pour réduire les interférences dans une installation réseau.

La gaine LSZH est-elle indiquée dans les caractéristiques ?

Oui, la description mentionne une gaine externe sans halogène de type FRNC-C/LSZH-3, ainsi que des références à des tests de flamme, de gaz et de fumée.
