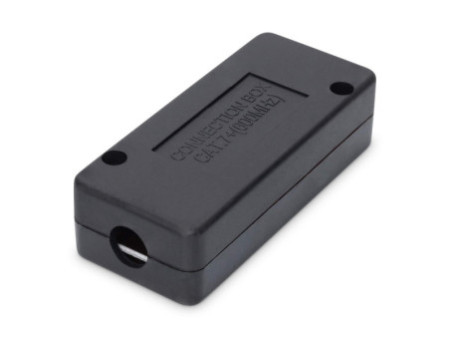

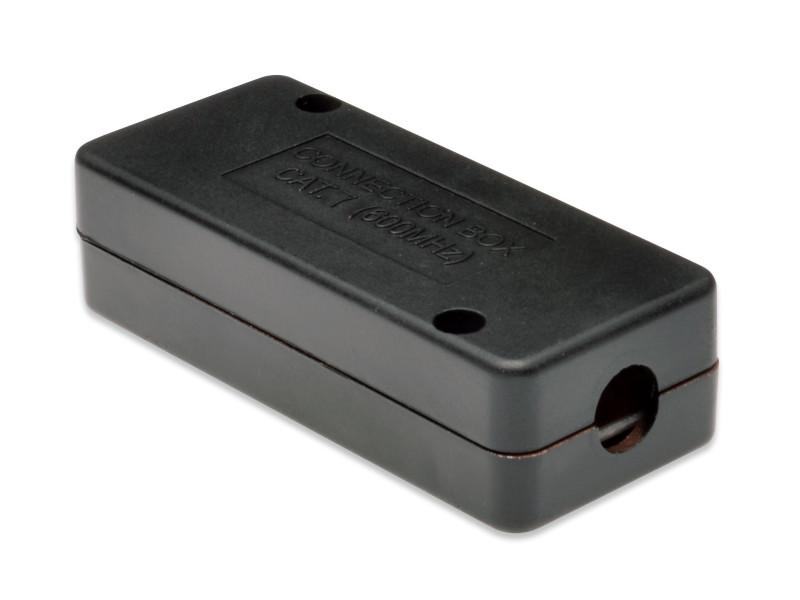

DIGITUS Module de connexion cat.7 pour câble Twisted Pair

Le module de connexion DIGITUS Cat.7 pour câble Twisted Pair permet de raccorder ou de prolonger une section de câblage réseau sans devoir remplacer toute l’installation. Il convient pour relier deux câbles d’installation et peut aussi servir au remplacement d’un câble endommagé sur une liaison existante. Son format compact et sa conception blindée en font une solution adaptée aux installations réseau nécessitant un raccordement propre et fiable.

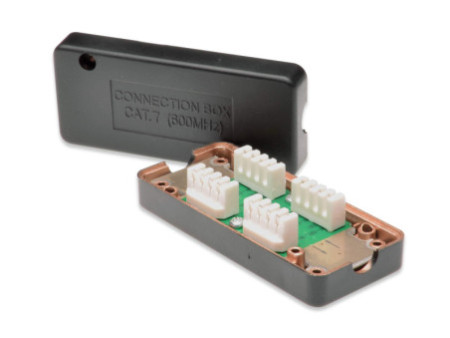

Ce module de connexion réseau DIGITUS offre un montage par barrette LSA avec outil de connexion, pour des conducteurs de section AWG 22 à 26. Il intègre une décharge de traction avec fixation par 2 vis et un boîtier entièrement blindé, avec matériau en plastique ABS et boîtier métallique blindé selon la description fournie. Il prend en charge des fréquences jusqu’à 600 MHz et se distingue par sa conception réinitialisable en cas d’erreur de câblage, ce qui facilite les opérations de raccordement, de maintenance ou de reprise d’installation.

Utilisation et conseils

Ce module est conçu pour raccorder deux câbles d’installation blindés ou non blindés de catégorie Cat.7, avec rétrocompatibilité indiquée vers Cat.6A et Cat.5e. Il peut également être monté au mur grâce aux trous prévus à l’arrière du boîtier. Pour une installation soignée, il est recommandé de préparer correctement la gaine, le blindage et les paires avant insertion dans les bornes LSA, puis de maintenir le câble avec l’étrier de fixation.

• Catégorie : module de connexion Cat.7
• Connexion : via barrette LSA
• Blindage : entièrement blindé
• Section compatible : AWG 22 à 26
• Fréquence : jusqu’à 600 MHz
• Décharge de traction : intégrée, fixation par 2 vis
• Conception : compacte et réinitialisable en cas d’erreur
• Dimensions : 35 x 80 x 26 mm
• Poids : environ 40 g

Pour le montage, il faut retirer environ 50 mm de gaine, replier le blindage et préparer les paires de fils avant de les positionner selon le repérage, avec procédure de câblage T568 B indiquée dans la documentation du produit. Les fils sont ensuite insérés dans les blocs LSA à l’aide d’un outil adapté, puis le boîtier est refermé et serré manuellement. Les bornes guillotines LSA étamées avec inclinaison à 45° sont prévues pour limiter la réduction de section et favoriser la qualité du contact.

Questions fréquentes

À quoi sert ce module de connexion Cat.7 ?

Il sert à raccorder, prolonger ou réparer une section de câblage réseau sans réinstaller l’ensemble de la ligne.

Quels types de câbles peuvent être utilisés ?

Ce modèle est adapté aux câbles d’installation pour conducteurs AWG 22 à 26. La description mentionne l’utilisation avec des câbles Cat.7, ainsi qu’une rétrocompatibilité avec Cat.6A et Cat.5e.

Faut-il un outil spécifique pour l’installation ?

Oui, le montage rapide est prévu avec un outil de connexion LSA pour insérer correctement les fils dans les blocs de raccordement.
