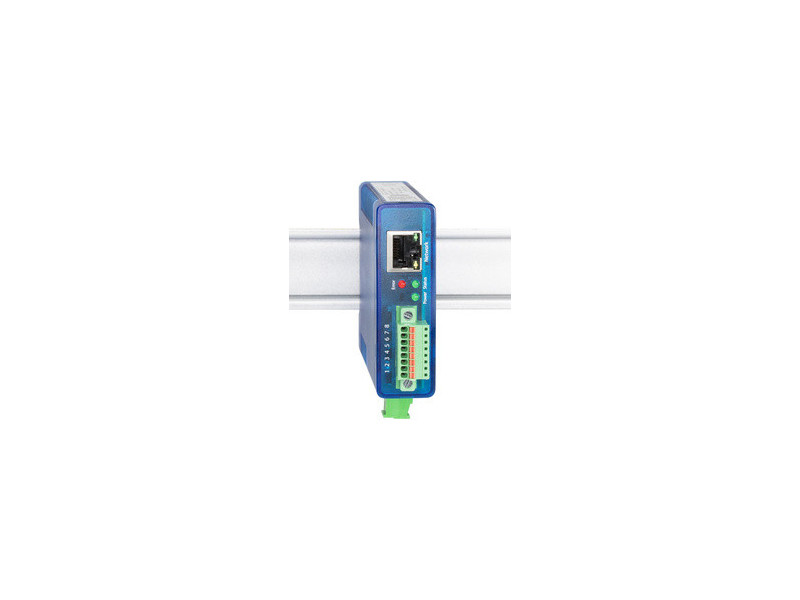

W&T Web-IO 4.0 analogique 0-10V, PoE, IP20, bleu

Le W&T Web-IO 4.0 analogique 0-10V, PoE, IP20, bleu est conçu pour mesurer, transmettre et restituer des signaux analogiques 0 à 10 V via le réseau. Il convient aux environnements techniques et professionnels où il est nécessaire de relier des capteurs ou des actionneurs analogiques à une infrastructure Ethernet. Grâce à son interface réseau 10/100BaseT autosensing avec connecteur RJ45, ce module permet d’intégrer des valeurs de mesure et des commandes analogiques dans une installation existante.

Ce Web-IO associe une entrée de tension 0 à 10 V avec impédance de 1 MOhm et une sortie 0 à 10 V avec courant maximal de 20 mA. Il peut être alimenté en Power over Ethernet (PoE), ce qui simplifie l’installation dans de nombreux cas. Son format compact pour montage sur profilé chapeau facilite l’intégration dans une armoire ou un coffret technique. L’appareil dispose également d’un affichage par LED pour le suivi de l’alimentation, de l’état réseau ainsi que des états et erreurs, afin d’améliorer la lisibilité au quotidien.

La configuration s’effectue via une interface web, avec des fonctions de surveillance des valeurs analogiques et des courbes depuis un navigateur. Le produit prend en charge plusieurs fonctions utiles pour l’exploitation réseau, comme les alarmes et notifications, la transmission de signaux analogiques entre deux appareils en mode Box2Box, ainsi que l’intégration dans des environnements connectés via OPC UA, REST et MQTT. Cette conception en fait une solution adaptée aux besoins de supervision, de remontée de mesures ou de pilotage analogique à distance.

• Entrée analogique : 0 à 10 V, 1 MOhm
• Sortie analogique : 0 à 10 V, Imax 20 mA
• Réseau : 10/100BaseT autosensing, 1 port RJ45
• Alimentation : PoE ou 12 V CC / 48 V (+/-10 %)
• Montage : sur profilé chapeau
• Indice de protection : IP20
• Dimensions : 22 x 105 x 75 mm

Utilisation et conseils

Ce module est particulièrement utile pour transmettre des mesures analogiques sur le réseau ou pour restituer un signal 0 à 10 V à distance. Il peut être employé pour la surveillance de capteurs disposant d’une sortie 0 à 10 V, le contrôle d’actionneurs analogiques ou l’extension d’une installation par le réseau. Avant installation, il est recommandé de vérifier la plage de signal attendue, le mode d’alimentation retenu et l’environnement de montage, notamment parce que l’appareil est destiné à un usage en intérieur avec protection IP20.

Pour un usage plus fluide, l’interface web permet de centraliser la configuration et la visualisation des valeurs. Le bornier de raccordement à 8 pôles accepte des sections de câble de 0,2 à 1,3 mm2 avec une longueur de dénudage de 6 à 8 mm. La sortie analogique annoncée comme protégée contre les courts-circuits et la présence d’une isolation galvanique entre réseau et entrées de mesure participent à une intégration technique plus sereine.

Questions fréquentes

À quoi sert ce Web-IO analogique 0-10 V ?

Il sert à mesurer un signal analogique 0 à 10 V, à le transmettre sur le réseau, puis à restituer un signal analogique 0 à 10 V à un autre point de l’installation.

Ce modèle peut-il être alimenté sans alimentation locale dédiée ?

Oui, il prend en charge l’alimentation par PoE. Selon l’installation, une alimentation 12 V CC ou 48 V (+/-10 %) peut aussi être utilisée.

Dans quel type d’environnement installer ce produit ?

Ce modèle IP20 est prévu pour un montage technique sur profilé chapeau, dans un environnement intérieur adapté à ce niveau de protection.
