W&T logic.hub - commande d'applications d'automatisation

Le W&T logic.hub est un contrôleur conçu pour la commande d’applications d’automatisation et la surveillance intelligente sur réseau. Il intègre son propre éditeur de programmation, un tableau de bord ainsi qu’un broker MQTT, afin de relier différents équipements réseau au sein d’une même logique de pilotage. Ce hub edge convient aux environnements où il est utile de centraliser des séquences d’automatisation, d’afficher des états de fonctionnement et de gérer des échanges réseau via une interface Ethernet.

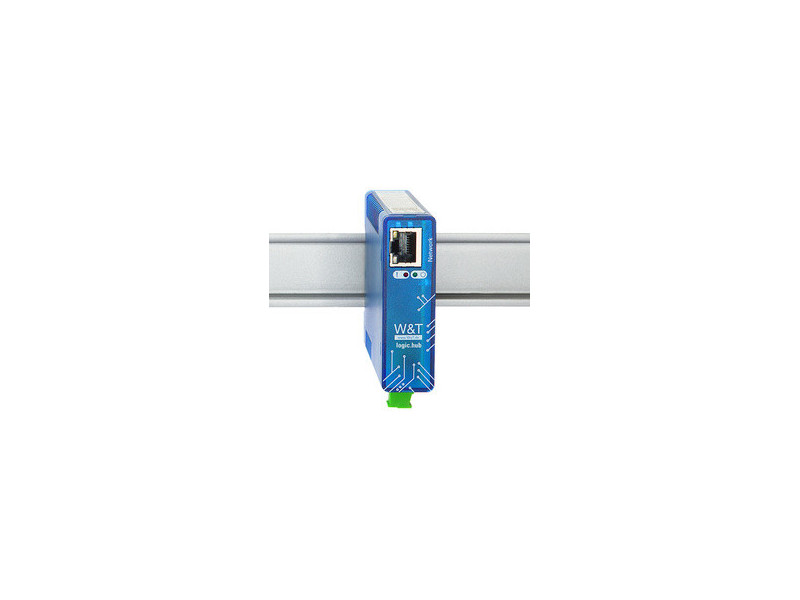

Pour l’utilisateur, ce modèle met l’accent sur une mise en service pratique et une intégration adaptée à un usage professionnel. La configuration peut être réalisée via WuTility, le launcher WuT ou le Web Based Management. Son format compact avec logement pour rail DIN intégré facilite l’installation dans une armoire ou un espace technique. L’alimentation peut se faire par Power over Ethernet (PoE) ou via une borne à vis enfichable en 24 à 48 V DC, selon l’infrastructure disponible. Des voyants LED permettent en outre de visualiser l’état du système, les erreurs et l’activité réseau.

Utilisation et conseils

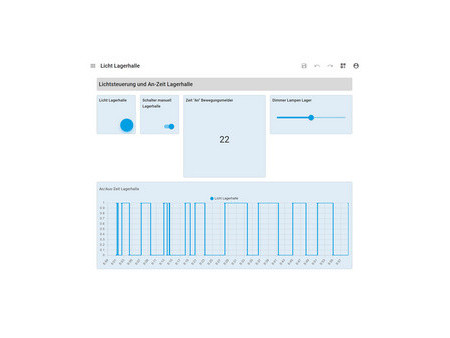

Le logic.hub W&T peut être utilisé pour créer des séquences d’automatisation, surveiller des états via un tableau de bord et stocker des données sur son système de fichiers. Il dispose de 1 port réseau RJ45 en 100/1000BaseT Autosensing/Auto-MDIX et s’appuie sur un processeur Marvell 88F6820, avec 4 Go de Flash eMMC et 1 Go de RAM DDR3. Le broker MQTT intégré repose sur Mosquitto v2.0.20.

Ce hub est adapté aux installations nécessitant un équipement compact et sobre, avec un boîtier plastique de 22 x 105 x 75 mm pour un poids de 120 g. Il fonctionne dans une plage de température de 0 à 60°C et peut être stocké entre -40 et +70°C. L’humidité relative autorisée est de 0 à 95 % sans condensation. En cas de coupure d’alimentation, les condensateurs tampons permettent un arrêt contrôlé lors de la déconnexion de la tension d’alimentation.

• Fonction principale : commande et surveillance d’applications d’automatisation
• Réseau : 1 x RJ45 100/1000BaseT Autosensing/Auto-MDIX
• Alimentation : PoE ou 24 à 48 V DC par borne à vis

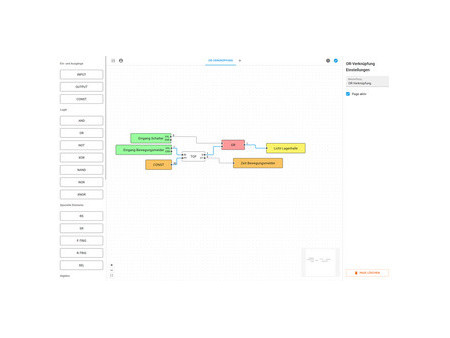

• Interface utilisateur : éditeur de programmation, tableau de bord, gestion web
• Montage : logement pour rail DIN intégré
• Voyants : LED système, erreur et état du réseau

Le contenu de la livraison comprend le logic.hub et un guide de démarrage rapide. Les accessoires éventuellement mentionnés séparément ne sont pas inclus.

Questions fréquentes

Ce hub peut-il être intégré dans une installation professionnelle ?

Oui, il est conçu pour des environnements de bureau et industriels, avec une haute immunité aux interférences et une faible émission de parasites selon les normes indiquées dans les caractéristiques fournies.

Quelles sont les options d’alimentation disponibles ?

Le W&T logic.hub peut être alimenté par Power over Ethernet (PoE) ou par une alimentation externe 24 à 48 V DC via borne à vis enfichable.

Quelles dimensions prévoir pour l’installation ?

Le boîtier mesure 22 mm de large, 105 mm de profondeur et 75 mm de hauteur. Son logement pour rail DIN intégré facilite son intégration dans un espace technique compact.
