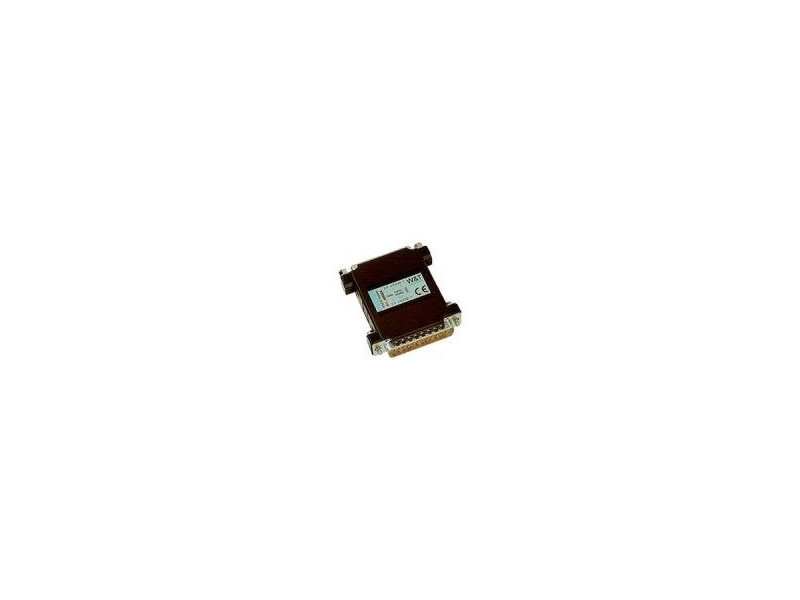

W&T Interface de converssion RS232 - RS422/RS485, compact

L’interface de conversion W&T RS232 vers RS422/RS485 en version compacte est conçue pour relier simplement des équipements série utilisant des standards de communication différents. Son format dongle peu encombrant facilite l’intégration dans un espace de travail technique, un poste de maintenance ou une installation professionnelle où la place disponible est limitée. Elle convient aux environnements où l’on doit convertir une liaison RS232 vers RS422 ou RS485 sans ajouter de boîtier volumineux.

Ce convertisseur se distingue par son usage pratique et sa conception orientée efficacité. Il prend en charge un débit de 0 à 115.200 bauds et accepte différents modes de fonctionnement : RS422, RS485 à 4 lignes avec commande Handshake, ainsi que RS485 à 4 lignes avec commande automatique. Le produit intègre un réseau de résistance pour RS485 et est livré avec un bloc d’alimentation, ainsi qu’un Gender Changer femelle/femelle 25 broches pour faciliter le raccordement. Avec son boîtier en plastique noir et ses dimensions compactes de 54 x 63 x 16 mm, il s’intègre facilement dans une organisation de poste professionnel sans alourdir l’aménagement existant.

• Conversion série : RS232 vers RS422/RS485
• Format compact : boîtier-dongle facile à intégrer
• Connectique : Sub-D 25 mâle côté RS232, Sub-D 25 femelle côté RS422/RS485
• Débit pris en charge : 0 à 115.200 bauds
• Modes : RS422, RS485 4 lignes avec Handshake, RS485 4 lignes automatique
• Signaux : RxD, TxD, CT, DTR
• Alimentation : bloc d’alimentation fourni
• Livraison : interface + Gender Changer 25 broches femelle/femelle
• Particularité : sans isolation galvanique

Utilisation et conseils

Cette interface est adaptée aux installations nécessitant une conversion série fiable entre équipements RS232 et périphériques ou liaisons en RS422/RS485. Avant l’installation, il est conseillé de vérifier le type exact de liaison attendu par votre matériel, le mode de fonctionnement requis et la connectique Sub-D 25 broches disponible sur votre équipement. Comme ce modèle est sans séparation galvanique, il convient d’en tenir compte lors de l’intégration dans un environnement technique existant. Son faible encombrement est un atout pour garder un espace de travail bien organisé, notamment sur un bureau technique, dans une baie de test ou sur un poste de configuration.

Questions fréquentes

Cette interface est-elle livrée prête à être branchée ?

Oui, elle est fournie avec un bloc d’alimentation et un Gender Changer femelle/femelle 25 broches, ce qui facilite la mise en service selon la configuration de raccordement.

Quels types de connexions sont présents sur ce convertisseur ?

Le côté RS232 utilise un connecteur Sub-D 25 mâle avec revêtement DCE, tandis que le côté RS422/RS485 dispose d’un connecteur Sub-D 25 femelle.

Ce modèle convient-il à un usage professionnel compact ?

Oui, son format de 54 x 63 x 16 mm permet une intégration discrète dans un environnement professionnel où l’organisation de l’espace et la simplicité de raccordement sont importantes.
