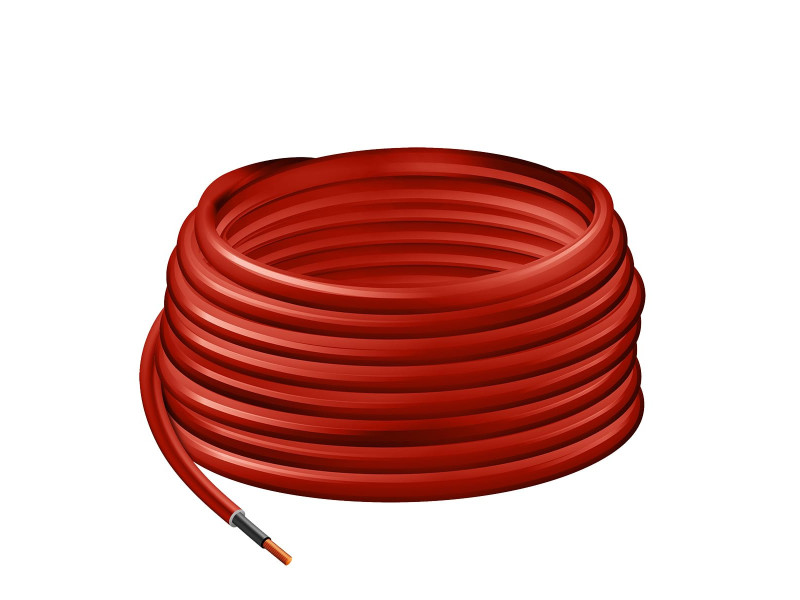

LogiLink Câble d'installation pour panneau solaire, rouge

Le câble d'installation pour panneau solaire LogiLink rouge de 25 m est conçu pour le câblage de modules photovoltaïques et la réalisation de courtes rallonges, par exemple pour des connectiques de type MC4. Avec sa section de 6 mm² et sa gaine rouge, il facilite l'identification des lignes lors d'une installation électrique solaire. Ce câble convient aussi à une utilisation dans des appareils et installations à double isolation de classe II.

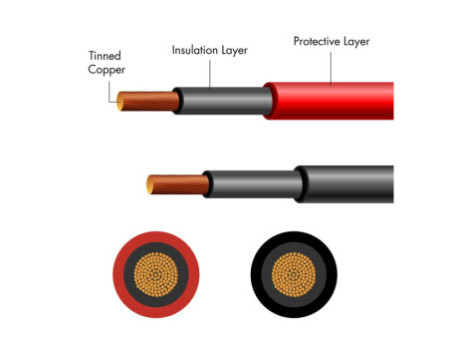

Ce câble photovoltaïque H1Z2Z2-K/PV1-F associe une structure en cuivre composée de 84 fils de 0,285 mm et un diamètre extérieur de 6,6 mm. Il répond à plusieurs exigences normatives liées à l'installation en environnement exigeant : résistance aux acides et aux bases selon IEC 60811-2-1, résistance à l'ozone selon EN 50396 et résistance aux UV selon EN 50289-4-17. Il est également testé pour la charge permanente, la flexion à froid, la teneur en halogène et la propagation verticale de la flamme. Pour l'utilisateur, cela signifie un câble adapté aux contraintes courantes du câblage solaire, avec une mise en œuvre pratique et un repérage visuel simple grâce à sa couleur rouge.

Utilisation et conseils

Ce câble d'installation solaire est adapté au câblage de modules PV et à la fabrication de liaisons courtes dans une installation photovoltaïque. Sa longueur de 25 m permet de préparer différentes sections selon les besoins du chantier ou de l'équipement. Avant l'installation, vérifiez la section nécessaire, le type de connectique utilisé et le respect des prescriptions de votre matériel.

• Type de câble : photovoltaïque H1Z2Z2-K/PV1-F
• Longueur : 25 m
• Couleur : rouge
• Conducteur : cuivre 84 x 0,285 mm
• Section : 6 mm²
• Diamètre extérieur : 6,6 mm
• Courant nominal : 60 A
• Résistance DC max. à 20 °C : 3,39 Ohm/km

Pour une installation propre et lisible, la couleur rouge est utile pour distinguer rapidement un conducteur dans votre câblage. Ce produit peut être utilisé dans le cadre d'un équipement solaire fixe, en tenant compte des normes et recommandations applicables à votre installation électrique.

Questions fréquentes

Ce câble est-il adapté à une installation photovoltaïque ?

Oui, il s'agit d'un câble photovoltaïque H1Z2Z2-K/PV1-F prévu pour le câblage de modules solaires/PV et pour la réalisation de courtes rallonges.

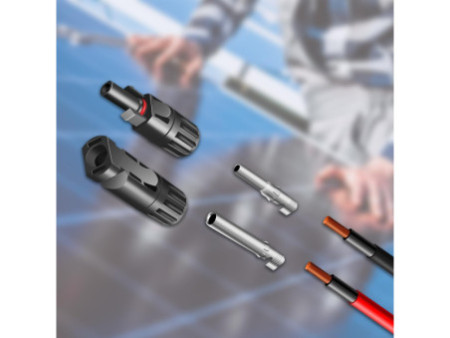

Peut-on l'utiliser avec des connecteurs MC4 ?

La description indique qu'il est idéal pour fabriquer de courtes rallonges, par exemple de câbles MC4. Il convient toutefois de vérifier la compatibilité exacte avec vos connecteurs et votre méthode de montage.

Quels sont les points pratiques à retenir pour l'installation ?

Sa longueur de 25 m, sa section de 6 mm² et sa couleur rouge en font un accessoire de connectique utile pour organiser et identifier plus facilement le câblage dans une installation solaire.
