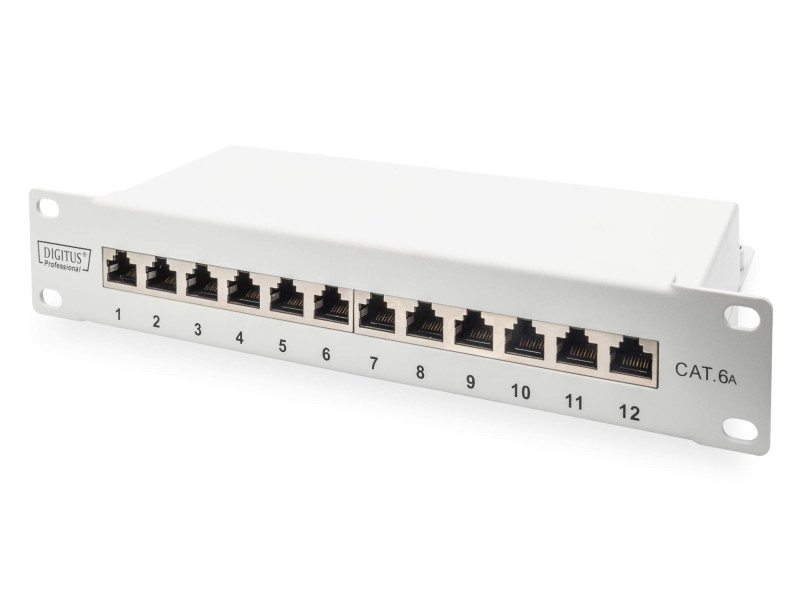

DIGITUS Panneau de brassage 10' Cat.6A, blindé, 12 ports, 1U

Le panneau de brassage DIGITUS 10" Cat.6A blindé 12 ports 1U est conçu pour organiser proprement les connexions réseau dans une armoire 10 pouces. Adapté aux installations compactes, il centralise jusqu’à 12 liaisons RJ45 dans un format 1U, tout en facilitant le repérage et la gestion du câblage. Ce modèle convient aux environnements où la fiabilité du réseau et la bonne organisation de l’espace technique sont essentielles, notamment dans les petits baies, coffrets ou zones de brassage à encombrement réduit.

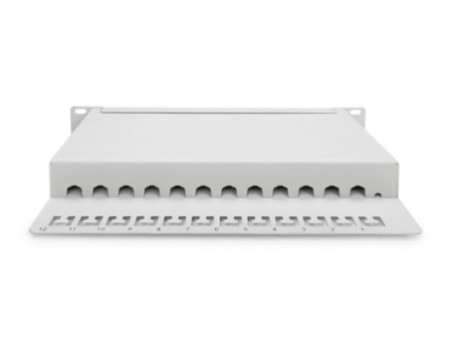

Grâce à sa conception blindée avec couverture à 360°, ce panneau de brassage contribue à une installation réseau plus structurée et plus durable. Il prend en charge les applications jusqu’à 500 MHz et 10G Base-T, avec des connecteurs femelles RJ45 12P12C et un raccordement par bandes LSA avec code couleur EIA/TIA 568 A & B. Sa structure en acier et sa connexion centrale de mise à la terre participent à la robustesse de l’ensemble, tandis que la fixation des câbles par serre-câbles aide à maintenir une installation nette et stable dans le temps.

• Format : panneau de brassage 10" en 1U
• Catégorie : Cat.6A, classe EA
• Nombre de ports : 12 ports RJ45 femelles 12P12C
• Blindage : panneau blindé avec couverture 360°
• Applications : jusqu’à 500 MHz, 10G Base-T
• Montage : pour armoire 254 mm (10")

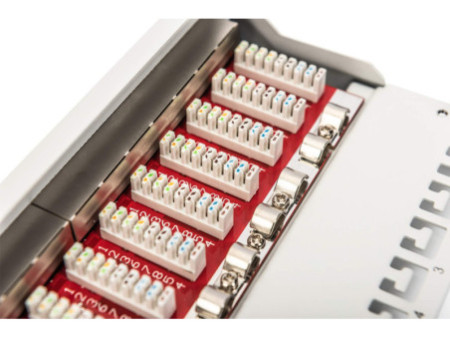

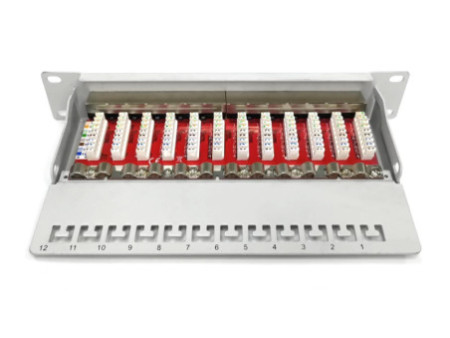

• Installation : câblage par bandes LSA, code couleur EIA/TIA 568 A & B
• Couleur : gris RAL7035

Utilisation et conseils

Ce panneau de brassage s’intègre dans un espace technique où l’organisation du réseau doit rester claire et accessible. Il peut être utilisé pour regrouper les arrivées de câbles cuivre et simplifier les opérations de brassage, de maintenance ou d’évolution de l’installation. Pour un résultat propre, il est conseillé de respecter le code de câblage indiqué et de bien maintenir les câbles avec les serre-câbles prévus. La connexion centrale de mise à la terre doit être prise en compte lors de l’installation ; le fil de terre n’est pas inclus dans la livraison.

Le produit accepte des conducteurs massifs ou tressés de 22 à 26 AWG. Il répond à plusieurs normes de référence, notamment ISO/IEC 11801 2nd Ed., EN 50173-1 et EIA/TIA 568-C, et mentionne également les standards 802.3af et 802.3at PoE+. Pour préserver la qualité de l’installation, il est préférable de l’installer dans un environnement adapté à ses conditions de fonctionnement annoncées, de -20 °C à +70 °C.

Questions fréquentes

Ce panneau de brassage est-il adapté à une petite baie réseau ?

Oui, il est prévu pour un montage en armoire 10" (254 mm) et occupe seulement 1U, ce qui le rend adapté aux installations réseau compactes.

Combien de connexions réseau peut-il centraliser ?

Ce modèle dispose de 12 ports RJ45 femelles, ce qui permet de regrouper jusqu’à 12 liaisons réseau sur un seul panneau.

Le câble de mise à la terre est-il fourni ?

Non, le fil de terre n’est pas inclus dans la livraison. Cette information est à prévoir au moment de l’installation.
