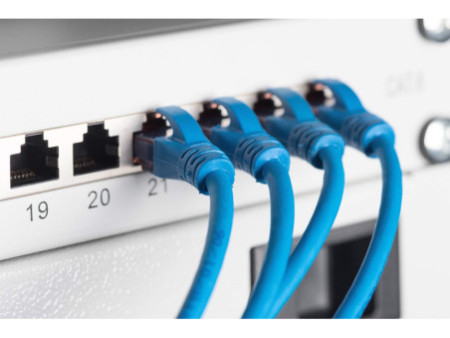

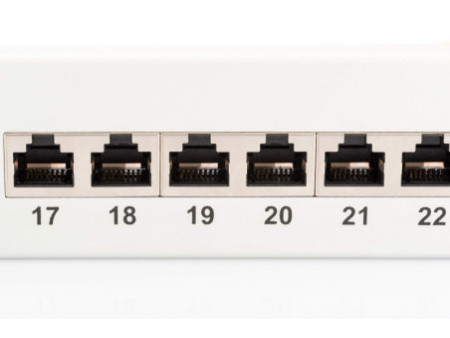

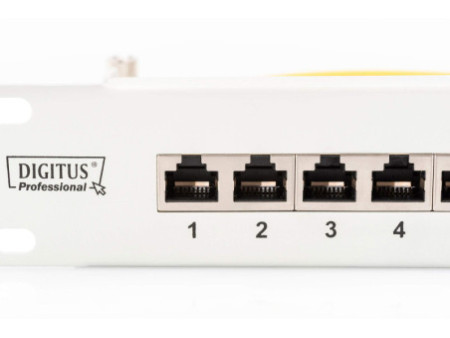

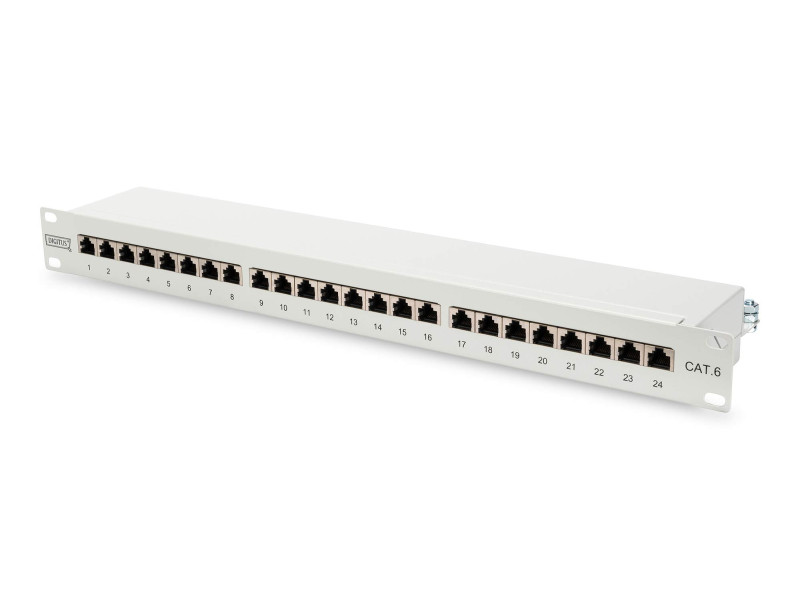

DIGITUS Panneau de brassage 19' Cat.6, classe E, 24 x RJ45

Le panneau de brassage DIGITUS 19" Cat.6 classe E à 24 ports RJ45 est conçu pour organiser proprement les connexions réseau dans une baie ou une armoire 19 pouces. Son format 1U permet d’intégrer un grand nombre de liaisons dans un espace réduit, ce qui le rend adapté aux installations informatiques en bureau, en local technique ou dans tout environnement nécessitant une gestion claire de la connectique. L’installation des câbles s’effectue par broches LSA avec code couleur selon EIA/TIA 568 A et B, pour faciliter le repérage lors du câblage.

Ce modèle blindé associe une structure en tôle d’acier et une plaque frontale en acier de 1,2 mm, avec une finition gris clair RAL 7035. Il dispose de 24 ports RJ45 femelles et d’une connexion centrale de mise à la terre. La fixation des câbles par serre-câbles contribue à maintenir une installation plus stable et plus ordonnée au quotidien. Certifié selon EIA/TIA 568, ISO/IEC 11801 et EN 50173, ce panneau de brassage Cat.6 classe E est prévu pour une utilisation jusqu’à 250 MHz.

Utilisation et conseils

Ce panneau de brassage est destiné aux installations réseau structurées nécessitant une distribution propre des connexions Ethernet. Il peut être utilisé pour centraliser les arrivées de câbles dans une baie 19", simplifier l’identification des lignes et améliorer la lisibilité de l’équipement réseau.

• Format 19" 1U : intégration facile dans une baie ou une armoire compatible.
• 24 ports RJ45 : permet de raccorder plusieurs postes, périphériques ou points réseau sur un seul panneau.

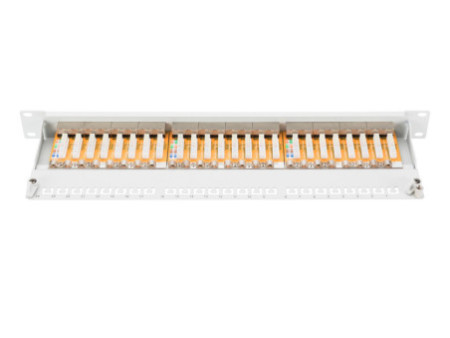

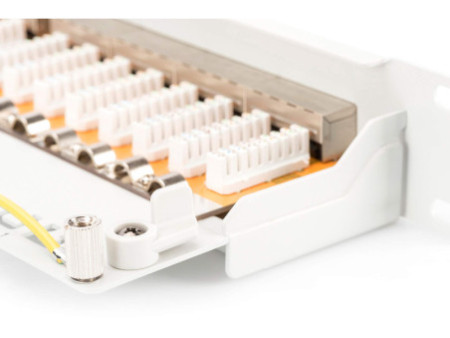

• Câblage LSA : pratique pour l’installation avec repérage par code couleur EIA/TIA 568 A et B.
• Conception blindée : adaptée aux environnements où une installation réseau structurée et soignée est recherchée.
• Fixation par serre-câbles : aide à maintenir les câbles en place et à limiter l’encombrement à l’arrière du panneau.
• Mise à la terre centrale : intégrée au panneau pour une installation conforme à son usage prévu.

Pour une installation plus propre, il est conseillé d’identifier chaque port lors du câblage et de conserver un rayon de courbure adapté pour les câbles réseau. Ce type d’accessoire est particulièrement utile pour les environnements où la maintenance, l’évolution du réseau et l’accès rapide aux connexions sont importants.

Questions fréquentes

À quoi sert un panneau de brassage 24 ports RJ45 ?

Il sert à regrouper et organiser les connexions réseau dans une baie 19", afin de faciliter le raccordement, l’identification et la maintenance des liaisons Ethernet.

Ce panneau est-il adapté à une installation en baie 19 pouces ?

Oui, il s’agit d’un panneau de brassage au format 19" avec une hauteur de 1U, conçu pour ce type d’intégration.

Comment se fait le raccordement des câbles ?

Le câblage s’effectue par broches LSA, avec un code couleur conforme aux schémas EIA/TIA 568 A et B pour simplifier l’installation.
